Schultze Einschraubheizkörper EHK
Einschraubheizkörper (EHK) von Schultze sind vielseitig verwendbare Elektroheizgeräte zum direkten Erwärmen flüssiger Medien. Im Wesentlichen bestehen die Geräte aus Heizelement, Schraubkopf (Nippel) und Anschlussgehäuse. Die Geräte werden in Behälter, Anlagen, Tanks, Kreisläufe und dergleichen eingeschraubt und erwärmen die zu beheizende Flüssigkeit.
Typische Beispiele sind Waschmaschinen, Spülmaschinen, Reinigungsbäder, Temperier-Behälter, Hydraulikanlagen u. ä. Die Geräte sind ausschließlich für industrielle und gewerbliche Zwecke konzipiert. Bei der Auswahl ist u. A. die für das jeweilige Medium zulässige spezifische Oberflächenbelastung zu beachten und bauseits zu prüfen. Nicht geeignet für emaillierte Behälter mit Schutz-Anode.
Alle Einschraubheizkörper werden mit Kabelverschraubung und Behälterdichtung geliefert.
Einschraubheizkörper G1 1/2
mit eingelöteten Rohrheizkörpern
Aufbau:
- 3 Rohrheizkörper ∅ 8,5mm aus Edelstahl 1.4404 hart eingelötet in Nippel G1 1/2”
- drehbares Edelstahl-Anschlussgehäuse
Anwendung:
- überwiegend für Wasser und wässrige Lösungen

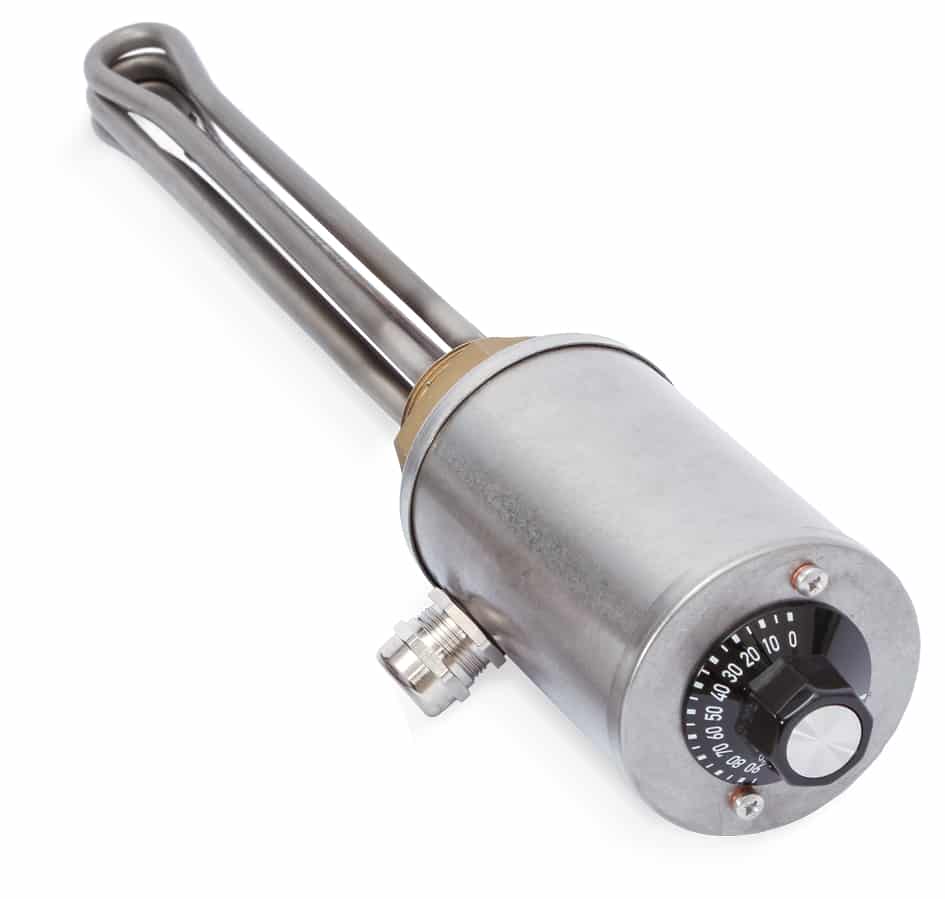

EHK G112A - Automatik

Der eingebaute Thermostat hält die Medium-Temperatur automatisch konstant. Die Einstellung kann stufenlos zwischen 0°C und 95°C erfolgen.
Spannung 230/400 V 3 (N) ~ , Schutzart IP65
Leistung | Oberflächenbelastung | Material | Material | Eintauchtiefe | Unbeheizte | Gewicht | Bestell-Nr. |
1500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 180 | 60 | 1,7 | EHK G112A001 |
2000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 210 | 60 | 1,8 | EHK G112A002 |
3000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 270 | 60 | 1,8 | EHK G112A003 |
4500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 370 | 60 | 2,1 | EHK G112A004 |
6000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 470 | 60 | 2,4 | EHK G112A005 |
7500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 530 | 60 | 2,5 | EHK G112A006 |
9000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 650 | 60 | 2,6 | EHK G112A007 |
12000 W* | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 910 | 60 | 3,5 | EHK G112A008 |
2000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 370 | 60 | 2,4 | EHK G112A520 |
3000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 470 | 60 | 2,5 | EHK G112A530 |
4500 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 650 | 60 | 2,6 | EHK G112A545 |
6000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 910 | 60 | 3,5 | EHK G112A560 |
3000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 270 | 60 | 1,8 | EHK G112AE03 |
6000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 470 | 60 | 2,4 | EHK G112AE06 |
9000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 650 | 60 | 2,6 | EHK G112AE09 |
3000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 380 | 140 | 2,2 | EHK G1128A3 |
6000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 580 | 140 | 2,6 | EHK G1128A6 |
9000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 780 | 140 | 2,8 | EHK G1128A9 |
*Spannung 400 V3~

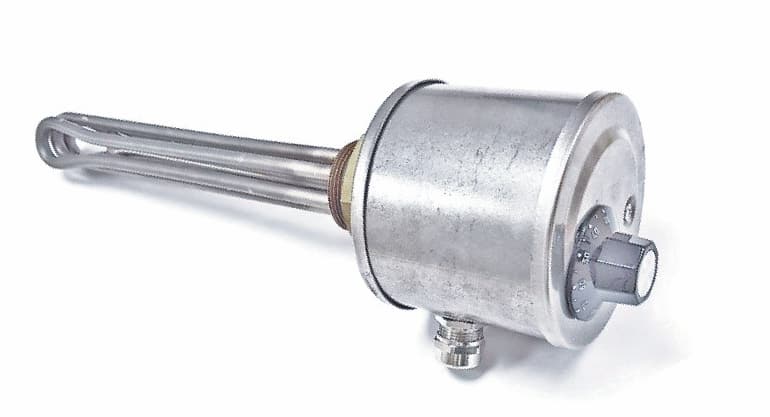

EHK G112AB - Automatik + Begrenzer

Die eingebaute Regler-Begrenzer-Kombination hält die Medium-Temperatur automatisch konstant und schützt vor Überhitzung. Die Einstellung kann stufenlos zwischen 30°C und 80°C erfolgen, der Schutz-Temperatur-Begrenzer schaltet bei 100°C.
Spannung 230/400 V 3 (N) ~ , Schutzart IP66
Leistung | Oberflächenbelastung | Material | Material | Eintauchtiefe | Unbeheizte | Gewicht | Bestell-Nr. |
1500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 180 | 60 | 2,1 | EHK G112AB01 |
2000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 210 | 60 | 2,1 | EHK G112AB02 |
3000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 270 | 60 | 2,2 | EHK G112AB03 |
4500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 370 | 60 | 2,5 | EHK G112AB04 |
6000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 470 | 60 | 2,7 | EHK G112AB05 |
7500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 530 | 60 | 2,8 | EHK G112AB06 |
9000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 650 | 60 | 3,0 | EHK G112AB07 |
12000 W* | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 910 | 60 | 3,9 | EHK G112AB08 |
2000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 370 | 60 | 2,5 | EHK G112AB52 |
3000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 470 | 60 | 2,7 | EHK G112AB53 |
4500 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 650 | 60 | 3,0 | EHK G112AB54 |
6000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 910 | 60 | 3,9 | EHK G112AB56 |
3000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 270 | 60 | 2,5 | EHK G112ABE3 |
6000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 470 | 60 | 2,7 | EHK G112ABE6 |
9000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 650 | 60 | 3,0 | EHK G112ABE9 |
3000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 380 | 140 | 2,5 | EHK G1128AB3 |
6000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 580 | 140 | 2,8 | EHK G1128AB6 |
9000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 780 | 140 | 3,5 | EHK G1128AB9 |
*Spannung 400 V3~
EHK G112U - Universal

Ausführung Universal ohne Regler, mit Edelstahlgehäuse und Fühler-Leerrohr
Temperaturregelung erfolgt bauseits
Spannung 230/400 V 3 (N) ~ , Schutzart IP66
Leistung | Oberflächenbelastung | Material | Material | Eintauchtiefe | Unbeheizte | Gewicht | Bestell-Nr. |
1500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 180 | 60 | 1,3 | EHK G112U001 |
2000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 210 | 60 | 1,3 | EHK G112U002 |
3000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 270 | 60 | 1,4 | EHK G112U003 |
4500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 370 | 60 | 1,7 | EHK G112U004 |
6000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 470 | 60 | 1,9 | EHK G112U005 |
7500 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 530 | 60 | 1,9 | EHK G112U006 |
9000 W | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 650 | 60 | 2,2 | EHK G112U007 |
12000 W* | 10 W/cm2 | Ms blfr. | V4A 1.4404 | 910 | 60 | 2,9 | EHK G112U008 |
2000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 370 | 60 | 1,7 | EHK G112U520 |
3000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 470 | 60 | 1,9 | EHK G112U530 |
4500 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 650 | 60 | 2,2 | EHK G112U545 |
6000 W | 5 W/cm2 | Ms blfr. | V4A 1.4404 | 910 | 60 | 2,9 | EHK G112U560 |
3000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 270 | 60 | 1,4 | EHK G112UE03 |
6000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 470 | 60 | 1,9 | EHK G112UE06 |
9000 W | 10 W/cm2 | 1.4301 | V4A 1.4404 | 650 | 60 | 2,2 | EHK G112UE09 |
3000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 380 | 140 | 1,7 | EHK G1128U3 |
6000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 580 | 140 | 2,2 | EHK G1128U6 |
9000 W | 8 W/cm2 | 1.4301 | Incoloy 825 | 780 | 140 | 2,9 | EHK G1128U9 |
*Spannung 400 V3~

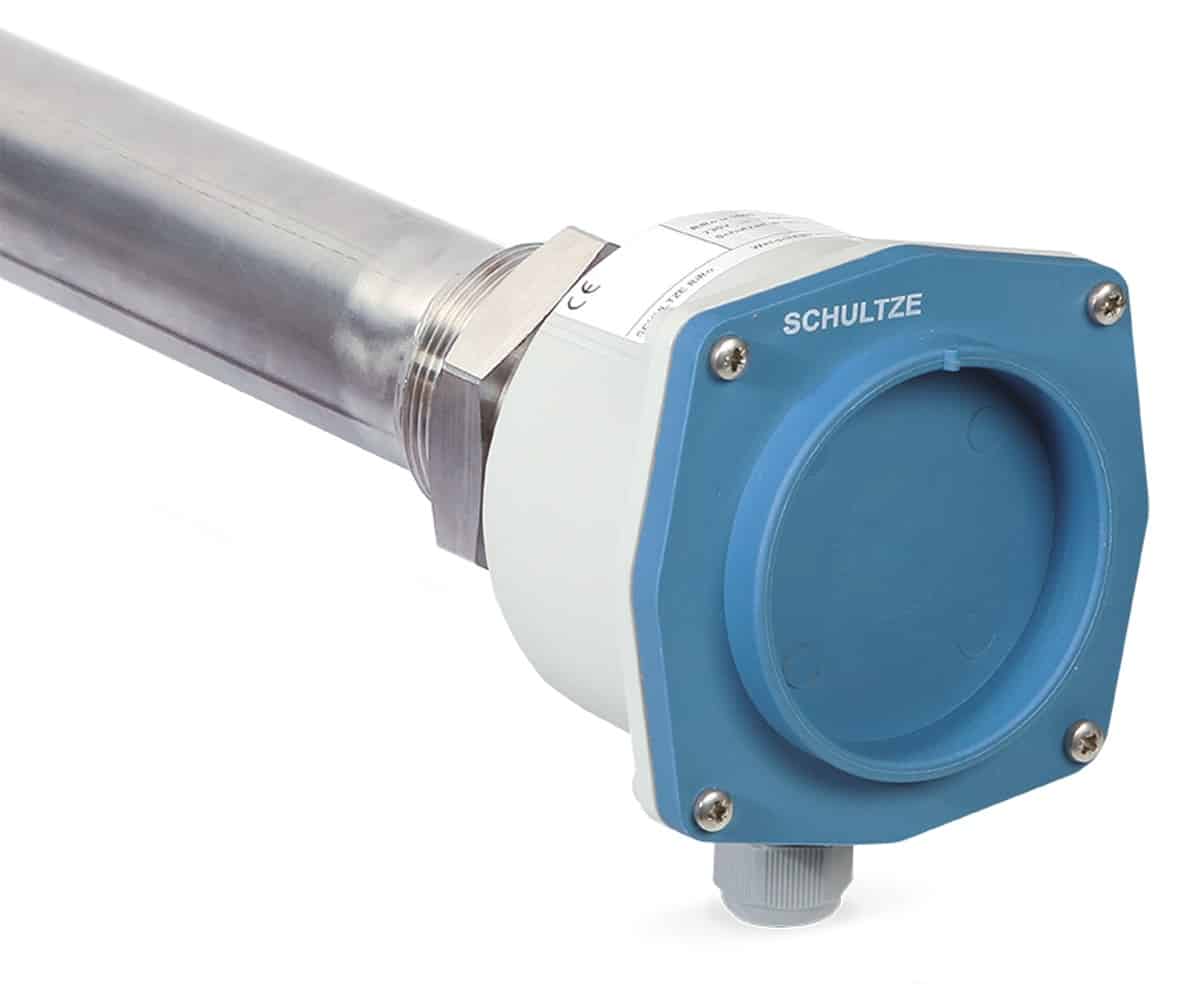

Einschraubheizkörper G2"
mit auswechselbarem Heizeinsatz aus Keramik
Aufbau:
- keramische Heizpatrone in Edelstahl-Mantelrohr ∅ 50mm, Wst. Nr. 1.4512 oder 1.4404. 2″ V2A-Nippel angeschweißt
- Anschlussgehäuse aus PA6-GF30
- schlagfest und ölbeständig
- Schutzart: IP66/IP67
- Unbeheizte Zone 50mm
- Oberflächenbelastung: 1,5W/cm²
- Anschluss: 230/400V
- überwiegend zum Beheizen von Hydrauliköl in Behältern, in denen der Austausch der Heizpatrone ohne Ablassen des Mediums möglich sein muss

50mm unbeheizt Rohrheizkörper Ø 50mm Wst.1.4512 Spannung 230/400V 3(N) Schutzart IP66/IP67
Leistung | Oberflächenbelastung | Werkstoff Nippel | Eintauchtiefe | Gewicht | Bestell-Nr. |
500 W* | 1,5 W/cm2 | Edelstahl 1.4301 | 250 | 2,1 | EHK G2E-0001 |
750 W | 1,5 W/cm2 | Edelstahl 1.4301 | 350 | 2,5 | EHK G2E-0002 |
1000 W | 1,5 W/cm2 | Edelstahl 1.4301 | 450 | 3,0 | EHK G2E-0003 |
1200 W | 1,5 W/cm2 | Edelstahl 1.4301 | 550 | 3,4 | EHK G2E-0004 |
1500 W | 1,5 W/cm2 | Edelstahl 1.4301 | 650 | 3,8 | EHK G2E-0005 |
1700 W | 1,5 W/cm2 | Edelstahl 1.4301 | 750 | 4,2 | EHK G2E-0006 |
2000 W | 1,5 W/cm2 | Edelstahl 1.4301 | 850 | 4,7 | EHK G2E-0007 |
2200 W | 1,5 W/cm2 | Edelstahl 1.4301 | 950 | 5,0 | EHK G2E-0008 |
2400 W | 1,5 W/cm2 | Edelstahl 1.4301 | 1050 | 5,6 | EHK G2E-0009 |
50mm unbeheizt Rohrheizkörper Ø 50mm Wst.1.4404 Spannung 230/400V 3(N) Schutzart IP66/IP67
Leistung
| Oberflächenbelastung | Werkstoff Nippel | Eintauchtiefe | Gewicht | Bestell-Nr. |
500 W* | 1,5 W/cm2 | Edelstahl 1.4301 | 250 | 2,1 | EHK G2A40001 |
750 W | 1,5 W/cm2 | Edelstahl 1.4301 | 350 | 2,5 | EHK G2A40002 |
1000 W | 1,5 W/cm2 | Edelstahl 1.4301 | 450 | 3,0 | EHK G2A40003 |
1200 W | 1,5 W/cm2 | Edelstahl 1.4301 | 550 | 3,4 | EHK G2A40004 |
1500 W | 1,5 W/cm2 | Edelstahl 1.4301 | 650 | 3,8 | EHK G2A40005 |
1700 W | 1,5 W/cm2 | Edelstahl 1.4301 | 750 | 4,2 | EHK G2A40006 |
2000 W | 1,5 W/cm2 | Edelstahl 1.4301 | 850 | 4,7 | EHK G2A40007 |
2200 W | 1,5 W/cm2 | Edelstahl 1.4301 | 950 | 5,0 | EHK G2A40008 |
2400 W | 1,5 W/cm2 | Edelstahl 1.4301 | 1050 | 5,6 | EHK G2A40009 |
*nur 230V
