Fluke Multifunktions-Installationstester / Anlagentester Serie 1660 – VDE 0100 Messgeräte | Fluke 1664 FC | Fluke 1663 | Fluke 1662
Die Fluke 1660 Serie ist eine Reihe von batteriebetriebenen Multifunktions-Installations- & Anlagentestern.
Sie umfasst die Geräte FLK 1662, 1663 und 1664FC und ersetzen die 1650 Serie. Sie wurde zur Prüfung von ortsfesten Installationen auf Basis der internationalen Norm HD 60364-6 einschließlich DIN VDE 0100-600, DIN VDE 0105-100 sowie der DGUV V3 entwickelt. Die Tester messen und überprüfen dabei folgende Größen:
- Spannung V und Frequenz f an allen 3 Eingängen (L-N, L-PE und N-PE)
- Isolationswiderstand RISO an allen 3 Eingängen (L-N, L-PE und N-PE)
- Durchgang RLO an allen 3 Eingängen (L-N, L-PE und N-PE) mit automatischer Umpolung
- Schleifen-/Netzimpedanz
– ZI MIT RCD (ohne Auslösung)
– ZI OHNE RCD auslösend
- RCD/FI-Auslösezeit ▵T
- RCD/FI-Auslösestrom I▵N
- Phasenfolge/Drehfeldrichtung
- Erdungswiderstand RE
Multifunktions-Installations- und Anlagentester Serie 1660
In Deutschland gelten nationale und internationale elektrische Normen und Arbeitsanweisungen, die unbedingt eingehalten werden müssen. Dadurch wird sichergestellt, dass das elektrische System am Arbeitsplatz sicher und gut
gewartet ist. Eine einfache Methode, um dies zu erreichen, besteht darin, dass neu installierte Schaltkreise und vorhandene Installationen regelmäßig geprüft werden. Protokolle und Elektrotestzertifikate sind der Nachweis, was getestet wurde und bestätigen, dass die Installation den erforderlichen internationalen und lokalen Standards für Funktionalität und Sicherheit entspricht.
Der Fluke 1664 FC ist ein batteriebetriebener Multifunktions-Installations- & Anlagentester, der zur Prüfung von ortsfesten Installationen auf Basis der internationalen Norm HD 60364-6 einschließlich DIN VDE 0100-600 und DIN VDE 0105–100 sowie der DGUV V3 entwickelt wurde.
Sicher. Geschützt. Schnell. Genauer. Dank der hohen Funktionaliät der Fluke 1660 Serie
Das richtige Messgerät für diese gründlichen Prüfungen gemäß der veröffentlichten Normen ist von entscheidender Bedeutung.
Mit dem Multifunktions-Installationstestern der Serie 1660 kann man die erforderlichen Prüfungen mit nur einem einzigen Gerät durchführen, da es die Funktionalität mehrerer Messgeräte vereint. Ganz egal, ob Sie die Qualität einer Installation insgesamt oder die ordnungsgemäße Funktionsweise des Erdungssystems oder RCDs prüfen müssen, der 1664 FC ist die erste Wahl für private, kommerzielle und industrielle Anlagen.
Mit dieser Prüfung kann sichergestellt werden, dass eine ortsfeste Installation sicher und korrekt ausgeführt ist und so die Anforderungen der lokalen Normen für elektrische Installationen erfüllt werden.
Isolationsvorprüfung – Schützen Sie die Installation, vermeiden Sie kostspielige Fehler
Der Fluke Installationstester 1664 FC ist das einzige Messgerät seiner Art mit Isolationsvorprüfung, die Sie vor möglicherweise schwerwiegenden und kostspieligen Fehlern warnt. Die von Fluke patentierte Isolationsvorprüfung (Insulation PreTest™) verhindert, dass Sie Isolationsprüfungen an Geräten durchführen, die mit der zu prüfenden Installation verbunden sind.
Falls der Tester erkennt, dass Geräte mit dem zu prüfenden System verbunden sind, hält er die Isolationsprüfung an und gibt eine Warnung aus. Dies hilft Ihnen, versehentliche Schäden an Peripheriegeräten zu vermeiden, und spart Ihnen unnötige Probleme mit Ihren Kunden..
Dank der Auflösung von 0,001 Ω können außerdem kurze Masseschleifen gemessen werden, beispielsweise wenn sich in der Nähe ein Versorgungstransformator befindet..
Auto Test: automatische Prüfablauf für schnellere und einfachere Messungen
Auto Test führt in einer einzigen Sequenz alle erforderlichen Installationprüfschritte durch und gewährleistet die Einhaltung lokaler Installationsbestimmungen. So wird die Anzahl der manuellen Verbindungen reduziert, das Fehlerpotenzial minimiert und die Prüfzeit im Vergleich zu vergleichbaren Geräten um etwa 40 % verbessert.

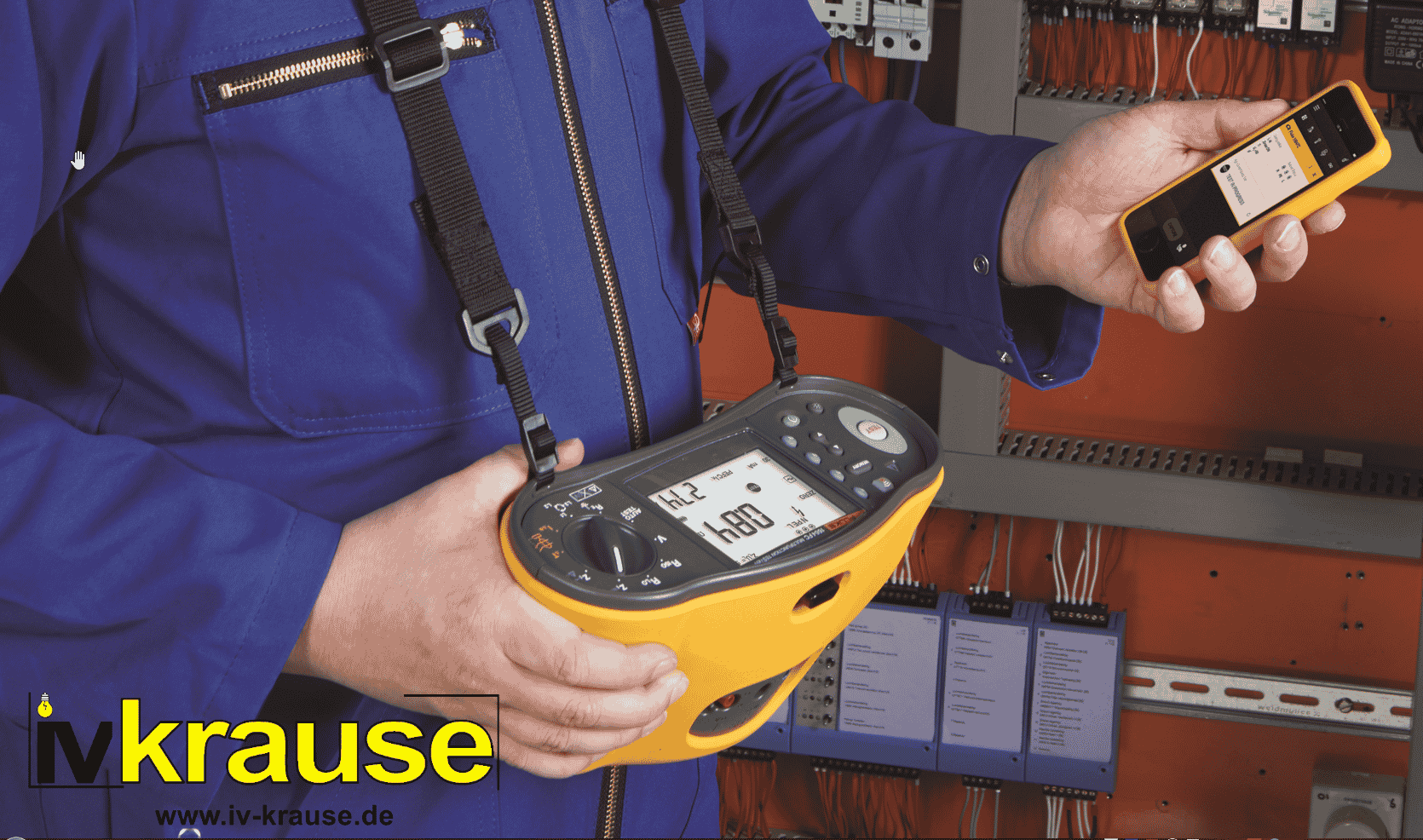

Fluke Connect, überall in Verbindung bleiben
Mit der Fluke Connect® Funktion können Messergebnisse direkt vom Fluke 1664 FC auf ein Smartphone übertragen und die Ergebnisse von dort anderen Teammitgliedern gesendet werden. Dies ist die schnellste Möglichkeit, Ihrem Team zu zeigen, was Sie sehen, und die Messergebnisse zu verarbeiten, ohne den Einsatzort verlassen zu müssen. Sie erhalten sofort Feedback, Hinweise und Antworten auf Fragen.
Teilen Sie Ihre Messergebnisse standortunabhängig und bleiben Sie und Ihr Team auf dem gleichen Stand, auch wenn Sie sich an verschiedenen Orten aufhalten. Fluke Connect ermöglicht Ihrem Installationstester 1664 FC, Mess und Prüfergebnisse zu Ihrem Smartphone zu senden, sodass Sie Verbindung mit anderen aufnehmen und mit ihnen zusammenarbeiten können. Das ist die schnellste Möglichkeit, Ihrem Team zu zeigen, was Sie sehen, und Genehmigungen zu erhalten, ohne den Einsatzort verlassen zu müssen..
Der Fluke Cloud™-Speicher verhindert Fehler beim Übertragen der Daten und reduziert die Übertragungszeit.
Außerdem gewährleistet der Fluke Cloud-Speicher zuverlässigen Datenschutz.
Unsere Videos zum Thema: Kombinierter Multifunktions-Installations- & Anlagentester Fluke 1664 FC: VDE-0100/105 Alleskönner?
Wie funktioniert die Isolationsmessung in Anlagen mit dem Fluke 1664 FC?
Messfunktionen | 1662 1663 1664 FC | ||
Sicherheitsvorprüfung bei der Isolation “PreTest“ | ✔ | ||
Isolationprüfung am L-N, L-PE und N-PE Eingang | ✔ | ||
Automatischer Prüfablauf “AutoTest“ | ✔ | ||
Schleifenwiderstand/Schleifenimpedanzmessung + Netzimpedanz/Netzinnenwiderstand | ✔ | ✔ | ✔ |
Schleifen- und Netzimpedanz – Auflösung in mΩ | ✔ | ||
Durchgangsprüfung am L-N, L-PE und N-PE Eingang | ✔ | ✔ | |
Prüfen von allstromempfindlichen RCDs (Typ B/B+) | ✔ | ✔ | |
Erdungswiderstandsmessung (mit optionalem Zubehör) | ✔ | ✔ | |
Prüfen von pulsstromsensitiven RCDs (Typ A) | ✔ | ✔ | ✔ |
Messung von Spannungs-Echteffektivwert (AC/DC) und Frequenz | ✔ | ✔ | ✔ |
Polaritätsprüfer, erkennt unterbrochene PE- und N-Leitungen | ✔ | ✔ | ✔ |
Isolationswiderstandmessung mit Rampenfunktion | ✔ | ✔ | ✔ |
Durchgang und Widerstand mit automatischem Polaritätswechsel | ✔ | ✔ | ✔ |
Messung von Motorwicklungen mit Durchgangsprüfung (bei 10 mA) | ✔ | ✔ | ✔ |
Voraussichtlicher Erdschlussstrom (PEFC/IK, Prospective Earth Fault Current) | ✔ | ✔ | ✔ |
Voraussichtlicher Kurzschlussstrom (PSC/IK, Prospective Short Circuit Current) | ✔ | ✔ | ✔ |
Auslösezeit von Fehlerstrom-Schutzeinrichtungen | ✔ | ✔ | ✔ |
Auslösestrom (in Form eines Rampentests) | ✔ | ✔ | ✔ |
Auslösezeit & Strom-Messung für RCD Typ A/AC im selben Prüfschritt | ✔ | ✔ | ✔ |
Variabler Prüfstrom für Fehlerstrom-Schutzeinrichtungen | ✔ | ✔ | ✔ |
Drehfeldrichtungsanzeige/Phasenfolge | ✔ | ✔ | ✔ |
Besondere Funktionen | |||
Fluke Connect (FC): | ✔ | ||
Fluke Cloud Sicherung | ✔ | ||
automatischer Start für RCD- & Schleifenimpedanzmessung | ✔ | ✔ | |
großer interner Messwertspeicher mit 3 Ebenen (Anlage, Verteiler & Stromkreis) | ✔ | ✔ | ✔ |
Displays mit Hintergrundbeleuchtung | ✔ | ✔ | ✔ |
IR-USB-Schnittstelle | ✔ | ✔ | ✔ |
Zmax Speicher bei Schleifenprüfungen | ✔ | ✔ | |
Bluetooth Low Energy (BLE) Datenübertragung | ✔ | ||
Technische Daten
Technische Daten: Multifunktions-Installationstester Fluke 1662
| Wechselspannungsmessung | ||
| Bereich | 500 V | |
| Auflösung | 0,1 V | |
| Genauigkeit 45 bis 66 Hz | 0,8 % + 3 Digits | |
| Eingangsimpedanz | 360 kΩ | |
| Überlastschutz | 660 V effektiv | |
| Durchgangsprüfung (RLO) | ||
| Messbereich (Bereichsautomatik) | 20 Ω/200 Ω/2.000 Ω | |
| Auflösung | 0,01 Ω/0,1 Ω/1 Ω | |
| Leerlaufspannung | >4 V | |
| Isolationswiderstandsmessung (RISO) | ||
| Genauigkeit der Prüfspannung (bei Nennprüfstrom) | + 10 %, -0 % | |
| Prüfspannung | 100 V 250 V 500 V 1.000 V | |
| Isolationswiderstands-Messbereich | 20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ | |
| Auflösung | 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ | |
| Prüfstrom | 1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ | |
| Schleifen- und Netzimpedanz (ZI) | ||
| Bereich | 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus | |
| Auflösung | 0,01 Ω/0,1 Ω/1 Ω | |
| Voraussichtlicher Kurzschlussstrom, PSC-Test | ||
| Bereich | 1.000 A/10 kA (50 kA) | |
| Auflösung | 1 A/0,1 kA | |
| Berechnung | Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. | |
| RCD-Prüfung folgender Typen | ||
| Typ des RCD | A ="4", AC¹, G², S³ | |
| Anmerkungen | ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal | |
| Auslösegeschwindigkeitstest (ΔT) | ||
| Aktuelle Einstellungen¹ | 10/30/100/300/500/1.000 mA – VAR 10/30/100 mA | |
| Multiplikator | x ½, x 1 x 5 | |
| Messbereich | RCD-Typ G | 310 ms 50 ms |
| RCD-Typ S | 510 ms 160 ms | |
| Anmerkungen | ¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar. | |
| RCD-Auslösestrommessung, Rampenverfahren (IΔN) | ||
| Strombereich | 30 % bis 110 % des Nennstroms des RCD¹ | |
| Stufengröße | 10 % von IΔN² | |
| Verweilzeit | Typ G | 300 ms/Stufe |
| Typ S | 500 ms/Stufe | |
| Messgenauigkeit | ±5 % | |
| Spezifizierte Auslösestrombereiche (EN 61008-1) | 50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B | |
| Anmerkungen | ¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B | |
| Drehfeldrichtungsanzeige | ||
| Symbol |  Drehfeldrichtungsanzeiger ist aktiv. | |
| Allgemeine technische Daten | ||
| Größe (L x B x H) | 10 x 25 x 12,5 cm | |
| Gewicht (inkl. Batterien) | 1,3 kg | |
| Batterieausführung, Batterieanzahl | Typ AA, jeweils 6 Batterien | |
| Schutzart gemäß DIN EN 60529 | IP 40 | |
| Sicherheit | Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL 61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe | |
| Überspannungskategorie | CAT III/500 V, CAT IV 300 V | |
| Relevante Normen | EN61557-1 bis EN61557-7 2. Ausgabe und EN61557-10 2. Ausgabe | |
Technische Daten: Multifunktions-Installationstester Fluke 1663
| Wechselspannungsmessung | |
| Bereich | 500 V |
| Auflösung | 0,1 V |
| Genauigkeit 45 bis 66 Hz | 0,8 % + 3 Digits |
| Eingangsimpedanz | 360 kΩ |
| Überlastschutz | 660 V effektiv |
| Durchgangsprüfung (RLO) | |
| Messbereich (Bereichsautomatik) | 20 Ω/200 Ω/2.000 Ω |
| Auflösung | 0,01 Ω/0,1 Ω/1 Ω |
| Leerlaufspannung | >4 V |
| Isolationswiderstandsmessung (RISO) | |
| Prüfspannungen | 50/100/250/500/1.000 V |
| Genauigkeit der Prüfspannung (bei Nennprüfstrom) | + 10 %, -0 % |
| Prüfspannung | 50 V 100 V 250 V 500 V 1.000 V |
| Isolationswiderstands-Messbereich | 20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ |
| Auflösung | 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ |
| Prüfstrom | 1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ |
| Schleifen- und Netzimpedanz (ZI) | |
| Bereich | 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus |
| Auflösung | 0,01 Ω/0,1 Ω/1 Ω |
| Voraussichtlicher Kurzschlussstrom, PSC-Test | |
| Bereich | 1.000 A/10 kA (50 kA) |
| Auflösung | 1 A/0,1 kA |
| Berechnung | Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. |
| RCD-Prüfung folgender Typen | ||
| Typ des RCD | AC¹ G²,S³ | |
| Modell 1663 | A ="4", AC¹, G²,S³ | |
| Anmerkungen | ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal | |
| Auslösegeschwindigkeitsprüfung (ΔT) | ||
| Aktuelle Einstellungen¹ | 10/30/100/300/500/1.000 mA – VAR 10/30/100 mA | |
| Multiplikator | x ½, x 1 x 5 | |
| Messbereich | RCD-Typ G | 310 ms 50 ms |
| RCD-Typ S | 510 ms 160 ms | |
| Anmerkungen | ¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar. | |
| RCD-Auslösestrommessung, Rampenverfahren (IΔN) | ||
| Strombereich | 30 % bis 110 % des Nennstroms des RCD¹ | |
| Stufengröße | 10 % von IΔN² | |
| Verweilzeit | Typ G | 300 ms/Stufe |
| Typ S | 500 ms/Stufe | |
| Messgenauigkeit | ±5 % | |
| Spezifizierte Auslösestrombereiche (EN 61008-1) | 50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B | |
| Anmerkungen | ¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B | |
| Erdwiderstandsprüfung (RE) | ||
| Bereich | 200 Ω/2000 Ω | |
| Auflösung | 0,1 Ω/1 Ω | |
| Frequenz | 128 Hz | |
| Ausgangsspannung | 25 V | |
| Drehfeldrichtungsanzeige | ||
| Symbol | Drehfeldrichtungsanzeiger ist aktiv. | |
| Allgemeine technische Daten | ||
| Größe (L x B x H) | 10 x 25 x 12,5 cm | |
| Gewicht (inkl. Batterien) | 1,3 kg | |
| Batterieausführung, Batterieanzahl | Typ AA, jeweils 6 Batterien | |
| Schutzart gemäß DIN EN 60529 | IP 40 | |
| Sicherheit | Gemäß EN 61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe | |
| Überspannungskategorie | CAT III/500 V, CAT IV 300 V | |
| Relevante Normen | EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe | |
Technische Daten: Multifunktions-Installationstester Fluke 1664 FC
| Wechselspannungsmessung | ||
| Bereich | 500 V | |
| Auflösung | 0,1 V | |
| Genauigkeit 45 bis 66 Hz | 0,8 % + 3 Digits | |
| Eingangsimpedanz | 360 kΩ | |
| Überlastschutz | 660 V effektiv | |
| Durchgangsprüfung (RLO) | ||
| Messbereich (Bereichsautomatik) | 20 Ω/200 Ω/2.000 Ω | |
| Auflösung | 0,01 Ω/0,1 Ω/1 Ω | |
| Leerlaufspannung | >4 V | |
| Isolationswiderstandsmessung (RISO) | ||
| Prüfspannungen | 50/100/250/500/1.000 V | |
| Genauigkeit der Prüfspannung (bei Nennprüfstrom) | + 10 %, -0 % | |
| Prüfspannung | 50 V 100 V 250 V 500 V 1.000 V | |
| Isolationswiderstands-Messbereich | 20 MΩ/50 MΩ 20 MΩ/100 MΩ 20 MΩ/200 MΩ 20 MΩ/200 MΩ/500 MΩ 20 MΩ/200 MΩ/1.000 MΩ | |
| Auflösung | 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ 0,01 MΩ/0,1 MΩ/1 MΩ | |
| Prüfstrom | 1 mA bei 50 kΩ 1 mA bei 100 kΩ 1 mA bei 250 kΩ 1 mA bei 500 kΩ 1 mA bei 1 MΩ | |
| Schleifen- und Netzimpedanz (ZI) | ||
| Bereich | 10 Ω/0,001 Ω/Hochstrom-mΩ-Modus | |
| Auflösung | 0,01 Ω/0,1 Ω/1 Ω | |
| Voraussichtlicher Erdschlussstrom/Kurzschlussstrom, PSC-Test | ||
| Bereich | 1.000 A/10 kA (50 kA) | |
| Auflösung | 1 A/0,1 kA | |
| Berechnung | Voraussichtlicher Erdschlussstrom (PEFC) oder voraussichtlicher Kurzschlussstrom (PSC) wird mittels Division der gemessenen Netzspannung durch die gemessene Schleifenimpedanz (L-PE) bzw. Netzimpedanz (L-N) ermittelt. | |
| RCD-Prüfung folgender Typen | ||
| Typ des RCD | AC¹ G²,S³ | |
| Modell 1664 | A, AC, B ="5", S | |
| Anmerkungen | ¹Reagiert auf Wechselstrom ²Allgemein, keine Verzögerung ³Zeitverzögerung ="4"Reagiert auf Impulssignal ="5"Reagiert auf geglättetes Gleichstromsignal | |
| Auslösezeitmessung (ΔT) | ||
| Aktuelle Einstellungen¹ | 10/30/100/300/500/1.000 mA – VAR 10/30/100 mA | |
| Multiplikator | x ½, x 1 x 5 | |
| Messbereich | RCD-Typ G | 310 ms 50 ms |
| RCD-Typ S | 510 ms 160 ms | |
| Anmerkungen | ¹1.000-mA--Typ nur Wechselstrom 700-mA-Maximum-Typ A im VAR-Modus VAR-Modus für Typ B nicht verfügbar. | |
| RCD-Auslösestrommessung, Rampenverfahren (IΔN) | ||
| Strombereich | 30 % bis 110 % des Nennstroms des RCD¹ | |
| Stufengröße | 10 % von IΔN² | |
| Verweilzeit | Typ G | 300 ms/Stufe |
| Typ S | 500 ms/Stufe | |
| Messgenauigkeit | ±5 % | |
| Spezifizierte Auslösestrombereiche (EN 61008-1) | 50 % bis 100 % für Typ AC 35 % bis 140 % für Typ A (>10 mA) 35 % bis 200 % für Typ A (≤10 mA) 50 % bis 200 % für Typ B ²5 % für Typ B | |
| Anmerkungen | ¹30 % bis 150 % für Typ A IΔN > 10 mA 30 % bis 210 % für Typ A IΔN = 10 mA 20 % bis 210 % für Typ B | |
| Erdwiderstandsprüfung (RE) | ||
| Bereich | 200 Ω/2000 Ω | |
| Auflösung | 0,1 Ω/1 Ω | |
| Frequenz | 128 Hz | |
| Ausgangsspannung | 25 V | |
| Drehfeldrichtungsanzeige | ||
| Symbol | Drehfeldrichtungsanzeiger ist aktiv. | |
| Allgemeine technische Daten | ||
| Größe (L x B x H) | 10 x 25 x 12,5 cm | |
| Gewicht (inkl. Batterien) | 1,3 kg | |
| Batterieausführung, Batterieanzahl | Typ AA, 6 Batterien | |
| Schutzart gemäß DIN EN 60529 | IP 40 | |
| Sicherheit | Gemäß EN61010-1 Ausg. 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 und CAN/CSA c22.2 Nr. 1010 2. Ausgabe | |
| Überspannungskategorien | CAT III 500 V, CAT IV 300 V | |
| Relevante Normen | EN 61557-1 bis EN 61557-7 2. Ausgabe und EN 61557-10 2. Ausgabe | |
- Videos
- Lieferumfang
Fluke 1660 Serie
Isolationsvorprüfung
Schützen Sie die Anlage, und vermeiden Sie kostspielige Fehler. Wenn der Installationstester erkennt, dass Geräte während der Prüfung mit der Installation verbunden sind, stoppt er die Isolationsprüfung und warnt Sie optisch und akustisch.
https://content.fluke.com/promotions/promo-elect/mft/installation-tester-lp-dede.html#myModal1
Automatischer Prüfablauf "Auto-Test"
Reduzieren Sie die Prüfzeit um bis zu 40 %, verringern Sie die Anzahl manuell durchzuführender Anschlüsse, und senken Sie das Risiko von Fehlern. Führen Sie in EINER EINZIGEN Sequenz alle erforderlichen Installationsprüfungen durch, und gewährleisten Sie die Einhaltung lokaler Installationsbestimmungen.
https://content.fluke.com/promotions/promo-elect/mft/installation-tester-lp-dede.html#myModal2
Sparen Sie Zeit ohne Informationsverlust. Durch die drahtlose Datenübertragung direkt vom Installationstester aus sind weniger Dateneingaben nötig. Gespeicherte Ergebnisse können aus dem Büro oder während des Außeneinsatzes abgerufen werden, um Entscheidungen in Echtzeit zu treffen.
https://content.fluke.com/promotions/promo-elect/mft/installation-tester-lp-dede.html#myModal3
| FLK-1662 - Multifunktions-Installationstester Fluke 1662 | Art. Nr. 4546926 |
| FLK-1663 - Multifunktions-Installationstester Fluke 1663 | Art. Nr. 4546998 |
| FLK-1664FC - Multifunktions-Installationstester Fluke 1664 FC | Art. Nr. 4547068 |
Alle Geräte haben den gleichen Lieferumfang und unterscheiden sich ausschließlich in den Messfunktionen und Funktionsumfang.
- 6 AA-Batterien (IEC LR6)
- Zero-Adapter zur Nullung der Messleitung
- Robuste Netzmessleitung mit Schuko Anschluss
- STD-Standard-Messleitungssatz (3 farbige Messleitungen + Messspitzen + Krokodilklemmen)
- TP165X Tastkopf mit Auslösetaste und Messleitungen
- C1600 Hartschalenkoffer
- Gepolsterter Trage- und Hüftgurt
- Kurzanleitung
Grundlegende Installationsprüfungen
Die Anforderungen für ortsfeste elektrische Anlagen in Gebäuden sind im Rahmen der IEC-Norm 60364 festgelegt. Informationen zu den europäischen Entsprechungen von IEC 60364 sowie eine Zusammenfassung der allgemeinen Anforderungen finden Sie hier.
Testen von FI-Schaltern mit der Fluke Serie 1660
Fehlerstrom-Schutzeinrichtungen, sind oft in elektrische Installationen integriert, um einen zusätzlichen Schutz gegen Gefährdung von Personen durch elektrische Schläge und Brände zu bieten. Die Überprüfung der korrekten und sicheren Funktion der FI-Schalter erfordert eine Reihe spezieller Tests.
3 Gründe für einen Fluke Installationstester 1664 FC
Der Fluke 1664 FC schützt Geräte mithilfe der Isolationsvorprüfung und umfasst außerdem den Auto Test, der alle erforderlichen Installationsprüfungen mit einem einzigen Tastendruck durchgeführt. Darüber hinaus erlaubt Fluke Connect das Teilen von Messdaten in Echtzeit.
