Flukes Revolution in der Anlagen-/Installationprüfung nach VDE 0100/ 0105: Multifunktionstester Serie 1670 Neuankündigung
Die Fluke 1670 Serie ist die neue Reihe batteriebetriebener Multifunktions-Installationstester, die mit ihren Funktionen die Arbeitsweise der Anlagenprüfung revolutionieren. Eine Komplettlösung für alle Ihre Anforderungen beim Prüfen von Installationen – mit einer vereinfachte Einrichtung, noch schnelleren Prüfen, einfachere Auswertung und eine direkte Wandlung in die angeforderten Prüfprotokolle.
Die neue Reihe umfasst die Geräte FLK 1672, 1673 FC und 1674 FC und setzt neue Maßstäbe für eine integrierte Lösung zum Prüfen von Installationen. Die Serie wurde zur Prüfung von ortsfesten Installationen auf Basis der internationalen Norm IEC 60364-6 entwickelt und erfüllt deren Anforderungen sowie relevante lokale Normen wie DIN VDE 0100-600, DIN VDE 0105-100 sowie der DGUV V3/V4. Die neuen Tester ergänzen die bereits bestehende 166xer Serie durch sinnvolle Funktionen und erweiterte Prüffunktionen.
Multifunktions-Installations- und Anlagentester Serie 1670
Zuverlässige Prüfungen von elektrischen Installationen sind entscheidend, um die Sicherheit, Funktionalität und Integrität der elektrischen Systeme einer Anlage zu gewährleisten. Dank der robusten Konstruktion der Fluke 1670 Serie können Sie die Sicherheit elektrischer Installationen sowohl in Wohngebäuden als auch in gewerblichen und industriellen Umgebungen überprüfen und dabei die Anforderungen der Norm IEC 60364-6 sowie relevanter lokaler Prüfstandards wie DIN VDE 0100-600 erfüllen. Mit der Serie 1670 können Sie die notwendigen Tests schneller durchführen, den Aufwand für die Dokumentation verringern und sich auf die gesammelten Daten verlassen.
Hauptmerkmale der Fluke 1670er Serie
- Ergonomisches Design und Benutzerfreundlichkeit: Die Geräte sind mit einem Farb-Touchscreen und einem taktilen Drehknopf ausgestattet, was die Navigation und Bedienung vereinfacht. Die intuitive Benutzeroberfläche ermöglicht eine schnelle Einrichtung und Durchführung von Prüfungen
- Vielseitige Prüfungsfunktionen: Die Serie bietet umfassende Testmöglichkeiten, einschließlich Isolationswiderstandsmessungen, Schleifenimpedanztests, Erdungswiderstandsmessungen und RCD-Prüfungen. Diese Funktionen sind entscheidend für die Sicherstellung der Sicherheit und Funktionalität elektrischer Systeme
- Automatisierte Prüfabläufe: Mit der AutoTest-Funktion können Prüfungen bis zu 30% schneller durchgeführt werden. Diese Funktion ermöglicht es, alle erforderlichen Tests auf Knopfdruck durchzuführen und sofortige visuelle Gut/Schlecht-Anzeigen zu erhalten und ist bei 1674FC sogar anpassbar
- Datenverwaltung und Berichterstellung: Die Integration mit der Fluke TruTest Software ermöglicht eine effiziente Datenverwaltung und Berichterstellung. Die Software hilft, Berichte schnell zu erstellen und die Dokumentation um bis zu 50% zu beschleunigen
- Drahtlose Konnektivität: Modelle wie der 1673 FC und 1674 FC bieten drahtlose Verbindungsmöglichkeiten über Fluke Connect, was die Datenübertragung und -synchronisation erleichtert. Dies verbessert die Zusammenarbeit und den Informationsaustausch innerhalb von Teams
Technische Spezifikationen
- Spannungsmessbereich: Bis zu 600 V mit einer Auflösung von 0,1 V.
- Isolationswiderstandsmessung: Prüfspannungen von 50 V bis 1000 V, geeignet für Widerstandsbereiche bis zu 1000 MΩ.
- Schutzart: IP40 gemäß IEC 60529.
- Sicherheitskategorien: CAT III 600 V, CAT IV 300 V
Vorteile eines Upgrades
Laut dem Artikel auf der Fluke-Website gibt es mehrere Gründe für ein Upgrade auf die neuesten Multifunktionstester:
- Erhöhte Effizienz: Die neuen Modelle bieten schnellere Prüfungsabläufe und reduzieren den Zeitaufwand für manuelle Prüfungen erheblich.
- Verbesserte Genauigkeit: Automatische Validierungsfunktionen sorgen dafür, dass die Messungen den relevanten Normen entsprechen.
- Bessere Datenverwaltung: Mit integrierter Softwareunterstützung wird die Dokumentation vereinfacht und beschleunigt.
- Erweiterte Funktionen: Neue Modelle bieten zusätzliche Funktionen wie die Prüfung von Überspannungsschutzgeräten (SPD) und Isolationsüberwachungsgeräten (IMD)
Die Fluke 1670er Serie stellt somit eine umfassende Lösung für professionelle Installationsprüfungen dar, die sowohl in Wohn-, Gewerbe- als auch Industrieanwendungen eingesetzt werden kann.
Fragen Sie uns gerne nach einer Vorstellung, wenn Sie sich für die neuen Geräte interessieren.
Fluke 1670er Videos
Machen Sie sich einen ersten Eindruck von unserem neuen Multifunktionstester der Serie Fluke 1670:
Fluke 1674 FC: der neue VDE-0100 Multifunktions-Installationstester King 👑 im ersten Praxischeck! 🔧⚡
Fluke Vorstellungsvideo
Messfunktionen der unterschiedlichen Geräte
Messfunktion | 1672 | 1673 FC | 1674 FC |
Patentierte Sicherheitsvorprüfung bei der Isolation “PreTest” | ✔ | ||
Isolationprüfung am L-N, L-PE und N-PE Eingang | ✔ | ✔ | ✔ |
Automatischer Prüfablauf AutoTest | ✔ | ✔ | |
Benutzerdefinierter Autotest | ✔ | ||
Automatische Ergebnisse bestanden/nicht bestanden | ✔ | ✔ | ✔ |
Schleife + Netzimpedanz/Netzinnenwiderstand | ✔ | ✔ | |
mW-Auflösung bei der Schleifen-/Netzimpedanz | ✔ | ||
Durchgangsprüfung am L-N, L-PE und N-PE Eingang | ✔ | ✔ | ✔ |
Komplette RCD Test- und Analysefunktion Typ AC | ✔ | ✔ | ✔ |
Prüfen von pulsstromsensitiven RCDs (Typ A) | ✔ | ✔ | ✔ |
Prüfung von allstromsensitiven RCDs (Typ B/B+) | ✔ | ✔ | |
EV-Prüfung (6 mA): RCD A/RCD EV, RDC-DD | ✔ | ✔ | |
Isolationsprüfspannungsbereich | 250 bis 1000 V | 250 bis 1000 V | 50 bis 1000 V |
Wechselspannung, Gleichspannung und Frequenz | ✔ | ✔ | ✔ |
Erdungswiderstandsmessungen | ✔ | ✔ | |
Durchgang und Widerstand mit automatischem Polaritätswechsel, | |||
erkennt unterbrochene PE- und N-Leiter | ✔ | ✔ | ✔ |
Messung von Motorwicklungen mit Durchgangsprüfung (mit 10 mA Prüfstrom) | ✔ | ✔ | ✔ |
BLE Schnittstelle zur Kommunikation mit Fluke Connect | ✔ | ✔ | |
USB Schnittstelle zur Kommunikation mit TruTest Software | ✔ | ✔ | ✔ |
Zmax-Speicher | ✔ | ✔ | |
Speicher | ✔ | ✔ | |
Messung des Spannungsabfall | ✔ | ✔ | ✔ |
RDC-DD Nicht-Auslöseschleife | ✔ | ✔ | |
Unbeeinflusster Erdschlussstrom (PEFC/IK) | ✔ | ✔ | ✔ |
Unbeeinflusster Kurzschlussstrom (PSC/IK) | ✔ | ✔ | ✔ |
Auslösezeit von RCDs | ✔ | ✔ | ✔ |
Auslösestrom von RCDs (Rampenprüfung) | ✔ | ✔ | ✔ |
Messung von Auslösezeit &Auslösestrom bei RCDs Typ AC, A + F in einer Prüfung | ✔ | ✔ | ✔ |
Variabler Prüfstrom für RCDs | ✔ | ✔ | ✔ |
Automatischer Prüfablauf für RCDs | ✔ | ✔ | ✔ |
Drehfeldrichtungsprüfung | ✔ | ✔ | |
Prüfung von Isolierungsüberwachungsgerät (Insulation Monitoring Device, IMD) | ✔ | ||
Prüfung von Überspannungsschutzvorrichtung (Surge Protective Device, SPD) | ✔ |
erweiterte Funktionen
Erweiterte Funktionen | 1672 | 1673 FC | 1674 FC |
Kompatibel mit dem Fluke Connect™ Wireless-System | ✔ | ✔ | |
Kompatibilität mit der Datenmanagementsoftware TruTest™ | ✔ | ✔ | ✔ |
Fluke Cloud-Speicher | ✔ | ✔ | |
Ein/Aus-umschaltbarer Auto-Start für Durchgang, RCD und Schleifenprüfung | ✔ | ✔ | ✔ |
Leckstrommessung mit 1630-2 FC oder 369 FC | ✔ | ✔ | |
Beleuchteter Bildschirm | ✔ | ✔ | ✔ |
Erdungswiderstandsmessung ohne Spieße mit 1630-2 FC | ✔ | ✔ |
Artikelinformationen
Art. Nr | Model | Kurzcode | Kurzbeschreibung |
5580829 | FLUKE 1672 SCH | FLUKE 1672 SCH,SCH,INSTALLATION TESTER W/MEM | Multifunktions-Installationstester Fluke 1672 SCH |
5580834 | FLUKE 1673FC SCH | FLUKE 1673FC SCH,INSTALLATION TESTER W/RCD TYPE B & EV | Multifunktions-Installationstester Fluke 1673 FC SCH |
5580841 | FLUKE 1674FC SCH | FLUKE 1674FC SCH,INSTALLATION TESTER W/FC TOOL & RMT TESTS | Multifunktions-Installationstester Fluke 1674 FC SCH |
5581068 | 1672 SCH FTT | 1672 SCH FTT,INSTALLATION TESTER SCHUKO + TRUTEST | Fluke 1672 SCH FTT Multifunktions-Installationstester im Paket mit TruTest Software Advanced |
5581079 | 1673FC SCH FTT | 1673FC SCH FTT,INSTALLATION TESTER SCHUKO + TRUTEST | Fluke 1673 FC SCH FTT Multifunktions-Installationstester im Paket mit TruTest Software Advanced |
5581087 | 1674FC SCH FTT | 1674FC SCH FTT,INSTALLATION TESTER SCHUKO + TRUTEST | Fluke 1674 FC SCH FTT Multifunktions-Installationstester im Paket mit TruTest Software Advanced |
5581251 | 1674FC SCH/1630 | 1674FC SCH/1630,INSTALLATION TESTER SCHUKO + 1630-2 | Fluke 1674 FC SCH/1630 Multifunktions-Installationstester im Paket mit Erdschleifenmesszange 1630-2 FC |
5581319 | 1674FC SCH/1630/FTT | 1674FC SCH/1630/FTT,1674FC SCH/1630/FTT | Fluke 1674 FC SCH/1630/FTT Multifunktions-Installationstester im Paket mit Erdschleifenmesszange 1630-2 FC und Fluke TruTest Software Advanced |
erweiterte Funktionen
Erweiterte Funktionen | 1672 | 1673 FC | 1674 FC |
Kompatibel mit dem Fluke Connect™ Wireless-System | ✔ | ✔ | |
Kompatibilität mit der Datenmanagementsoftware TruTest™ | ✔ | ✔ | ✔ |
Fluke Cloud-Speicher | ✔ | ✔ | |
Ein/Aus-umschaltbarer Auto-Start für Durchgang, RCD und Schleifenprüfung | ✔ | ✔ | ✔ |
Leckstrommessung mit 1630-2 FC oder 369 FC | ✔ | ✔ | |
Beleuchteter Bildschirm | ✔ | ✔ | ✔ |
Erdungswiderstandsmessung ohne Spieße mit 1630-2 FC | ✔ | ✔ |
Firmware-Update der Serie Fluke 1670
Die neuste/aktuelle Betriebsfirmware finden Sie über folgenden Link.
Dort finden Sie nicht nur eine Schritt-für-Schritt-Anleitung zum Update, sondern auch ein Kurzvideo zur visuellen Anschauung.

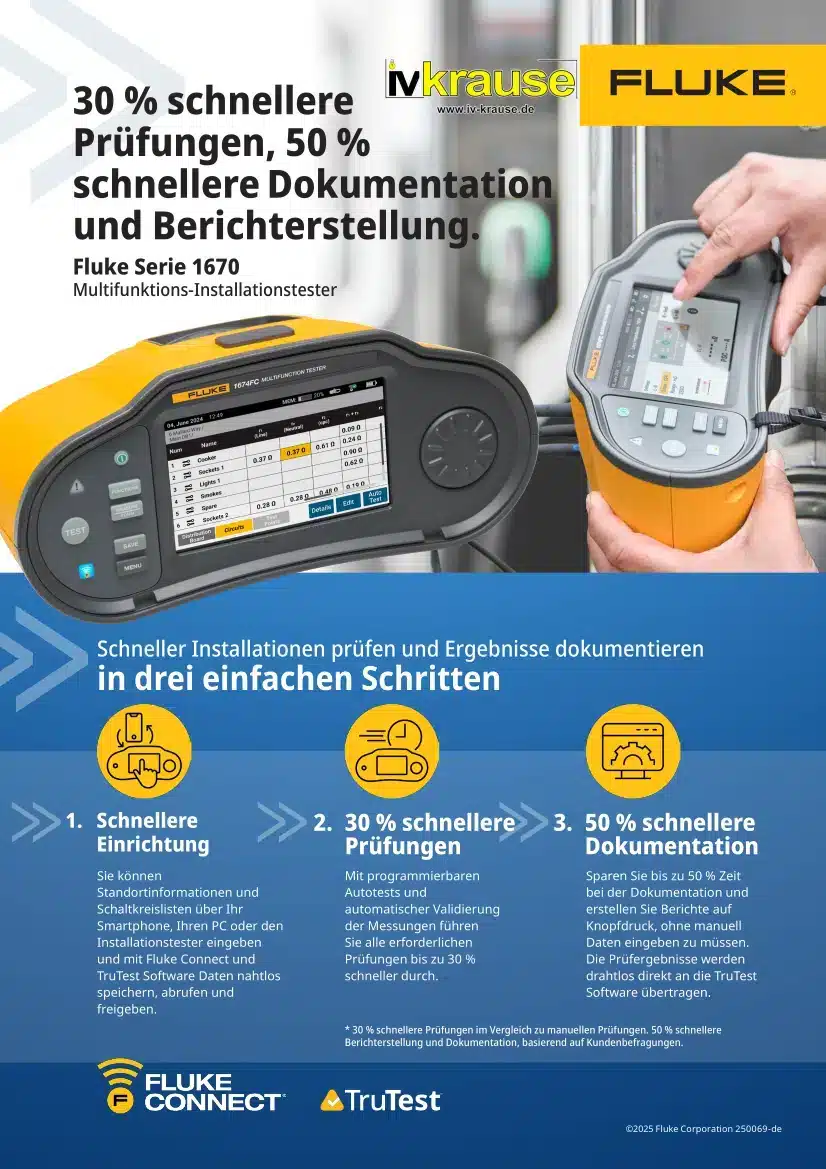

Fluke "1670 Serie"-Flyer
Einen Überblick der 1660 Serie zur 1670 Serie finden Sie im aktuellen Flyer.
Klicken Sie hier zum Download des Flyers:
