Fluke Multifunktions-Installationstester der Serie 1670 Grundlagen & Fragen
Prüfen elektrischer Installationen nach VDE 0100-600 und IEC 60364-6 ist entscheidend für die Sicherstellung der elektrischen Sicherheit in Wohn-, Gewerbe- und Industrieanlagen. Hierbei soll die Gesundheit und Sicherheit der Anwender gewährleistet werden.
Die Fluke 1670 Serie ist die neueste Generation von Multifunktions-Installationstestern und umfasst die Modelle Fluke 1672, 1673 FC und 1674 FC. Diese wurden zur schnellen und einfachen Prüfung von elektrischen Installationen auf Basis der internationalen Normen IEC 60364-6, DIN VDE 0100-600, DIN VDE 0105-100, DGUV V3/V4 sowie weiteren relevanten lokalen Normen entwickelt. Der Fluke 1670 Serie Multifunktions-Installationstester kann alle Prüfungen nach den aktuellen Normen durchführen.
Anlagentester neu gedacht: Revolutionäre Neuerungen
Die Fluke 1670 Serie stellt eine deutliche Weiterentwicklung gegenüber den Vorgängerserien dar. Angefangen vom komplett überarbeiteten und vereinfachten Navigations- und Bedienkonzept: Ein Touchscreen, zusätzlich noch ein Drehrad, sowie überarbeitete Menüs und Erklärungen. Nie war es einfacher die Messungen durchzuführen und die dazugehörigen Werte zu speichern!
Mit dem neuen, jederzeit aufladbaren Akku, muss nicht mehr darauf geachtet werden, ob man ggf. Batterien dabei hat. Dank des USB-C Anschlusses können die Analgentestern mit allen vorhandenen (auch Schnelllade) Ladegeräten zwischen zwei Anlagen wieder aufgeladen werden. Natürlich kann der USB-C Port auch dazu genutzt werden, um Daten einfacher als jemals zuvor vom Gerät zu übertragen und, ebenfalls ganz neu: nun auch bidirektional direkt wieder auf die Prüfer übertragen; alle Anlagen, Verteiler und Stromkreise des Kunden auf einen Blick, jederzeit dabei. Die Prüfer haben somit stets einen allumfassenden Überblick über den Umfang und die Charakteristika des Projekt und können diesen für jede Wiederholungsprüfung wieder nutzen.
Auch können weitere Geräte in Verbindung mit der Fluke Connect Schnittstelle direkt mit der 1670er Serie verbunden werden, ohne nervige Kabel, alles direkt auf den neuen Anlagentestern.
Die drei Modelle 1672, 1673 FC und 1674 FC bieten jeweils unterschiedliche Funktionsumfänge für verschiedene Anwendungsbereiche. Besonders hervorzuheben ist natürlich die patentierte Isolations Vortest Funktion des 1674 FC, die angeschlossene Geräte vor Beschädigung durch Prüfspannungen schützt.
AutoTest-Funktion als Effizienzbooster
Die schon aus dem 1664 FC bekannte AutoTest-Funktion ermöglicht komplette Installationsprüf-Sequenzen mit einem einzelnen Knopfdruck, jetzt auch mit visuellen Anschlussanleitungen und zusätzlicher automatischer Messwertvalidierung. Bei dem 1674 FC sind sogar benutzerdefinierte Testsequenzen möglich, was die Effizienz weiter steigert und einmal vorbereitet, alle Prüfabläufe unglaublich beschleunigt.
TruTest™ Software-Integration
Die nahtlose Integration mit der TruTest™ Software ermöglicht eine Vereinfachung der Projektverwaltung und Berichterstellung. Projekte können vorab eingerichtet und ganz einfach auf die Tester mit USB-C, App oder Bluetooth übertragen werden.
All diese neuen Funktionen werfen natürlich Fragen zu den Geräten auf, die wir hier auf einer weiteren unseren allseits beliebten Fragen und Grundlagen Seite wieder bearbeiten wollen!
Ich nutze noch ein Fluke 1660er/1650er Serie Gerät, wie unterscheidet sich die 1670er Serie von den älteren?
Ich möchte das Gerät, was ist dabei und gibt es dafür auch weiteres Zubehör oder bestimmte Pakete?

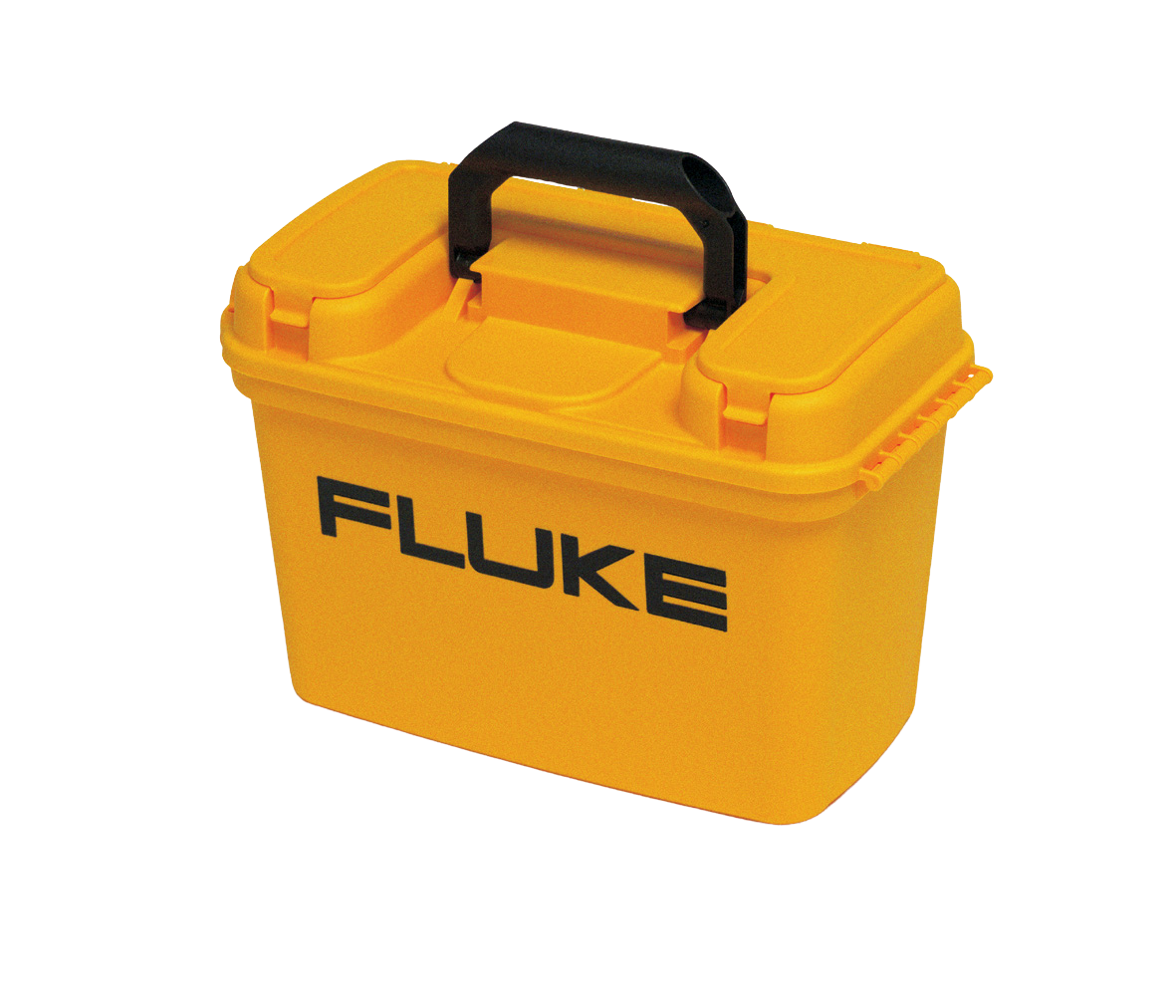

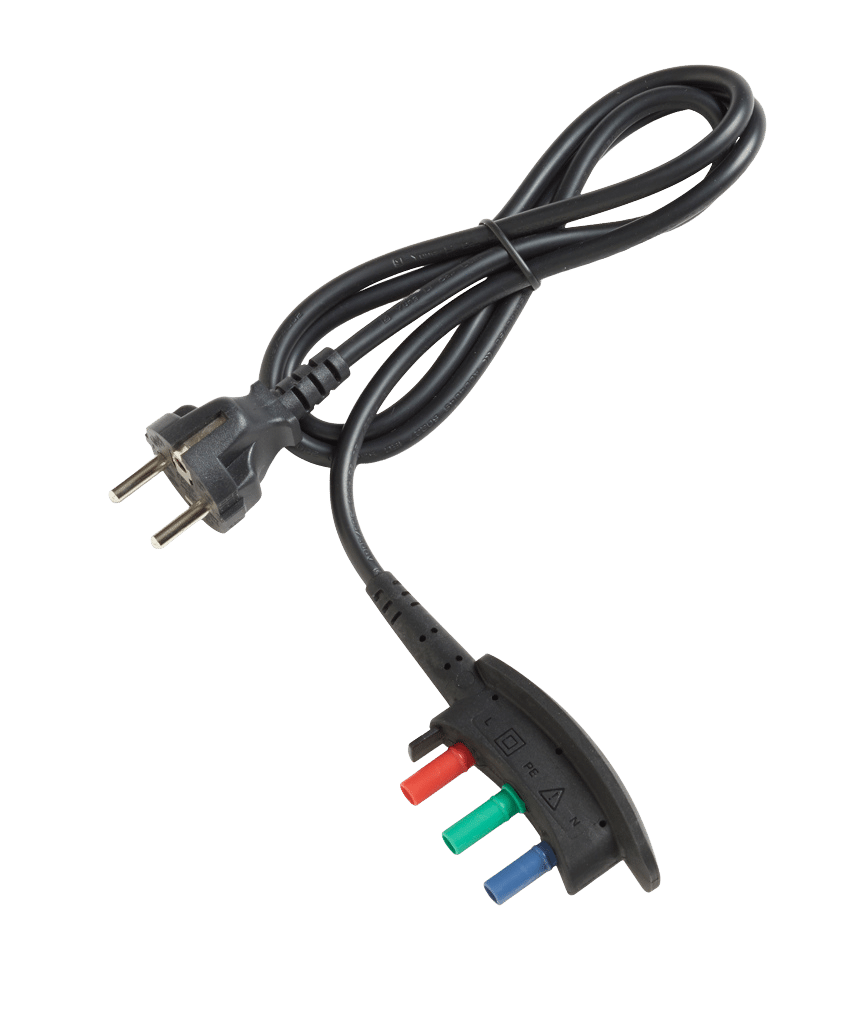

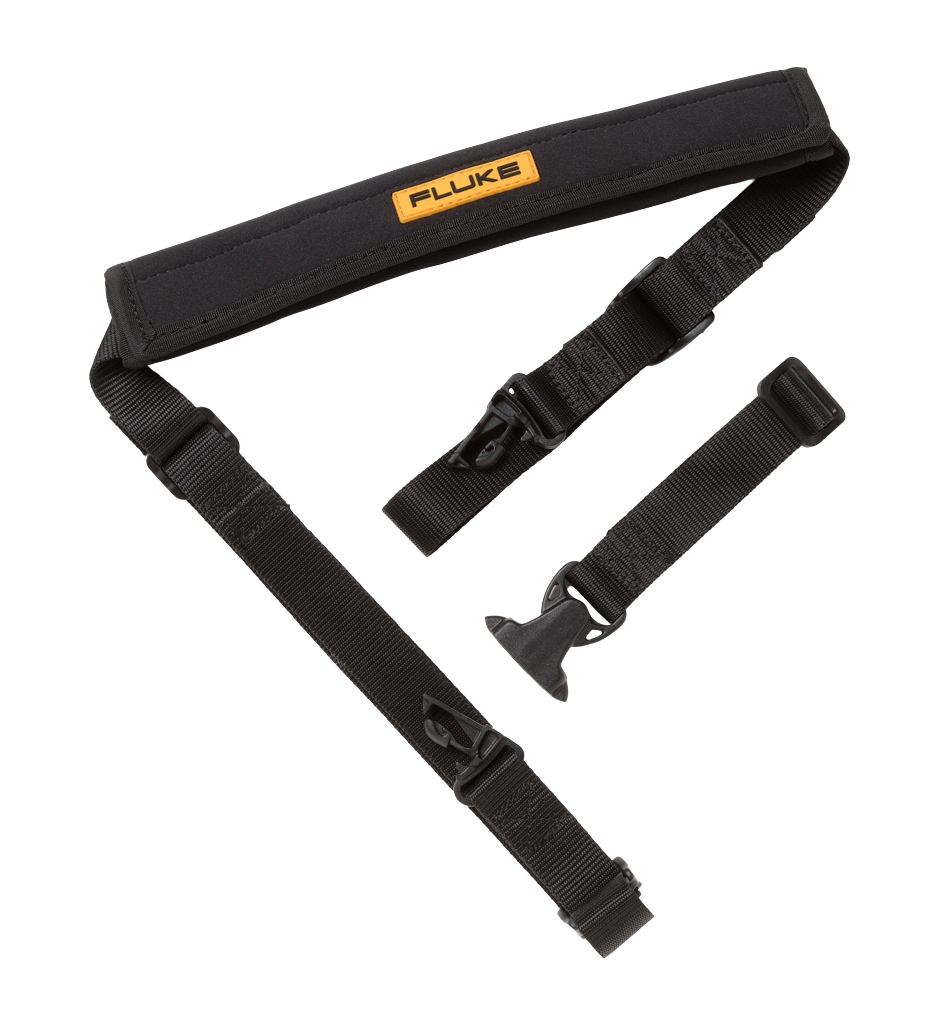

Alles wird geliefert, um neuem überarbeiteteten Hartschalenkoffer:
|  |

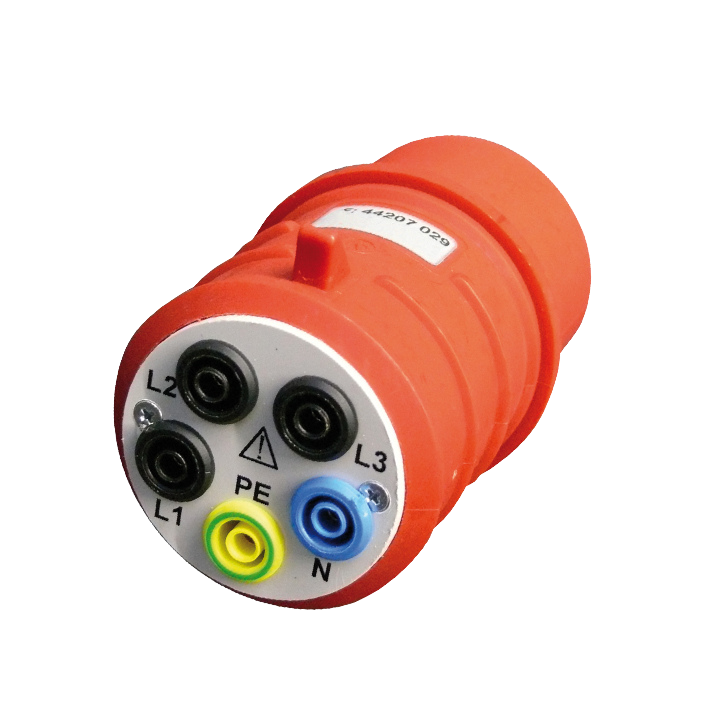

Die Fluke 1670er Serie kann durch zusätzliches, optionales Zubehör ergänzt und mit weiteren Funktionen erweitert werden:

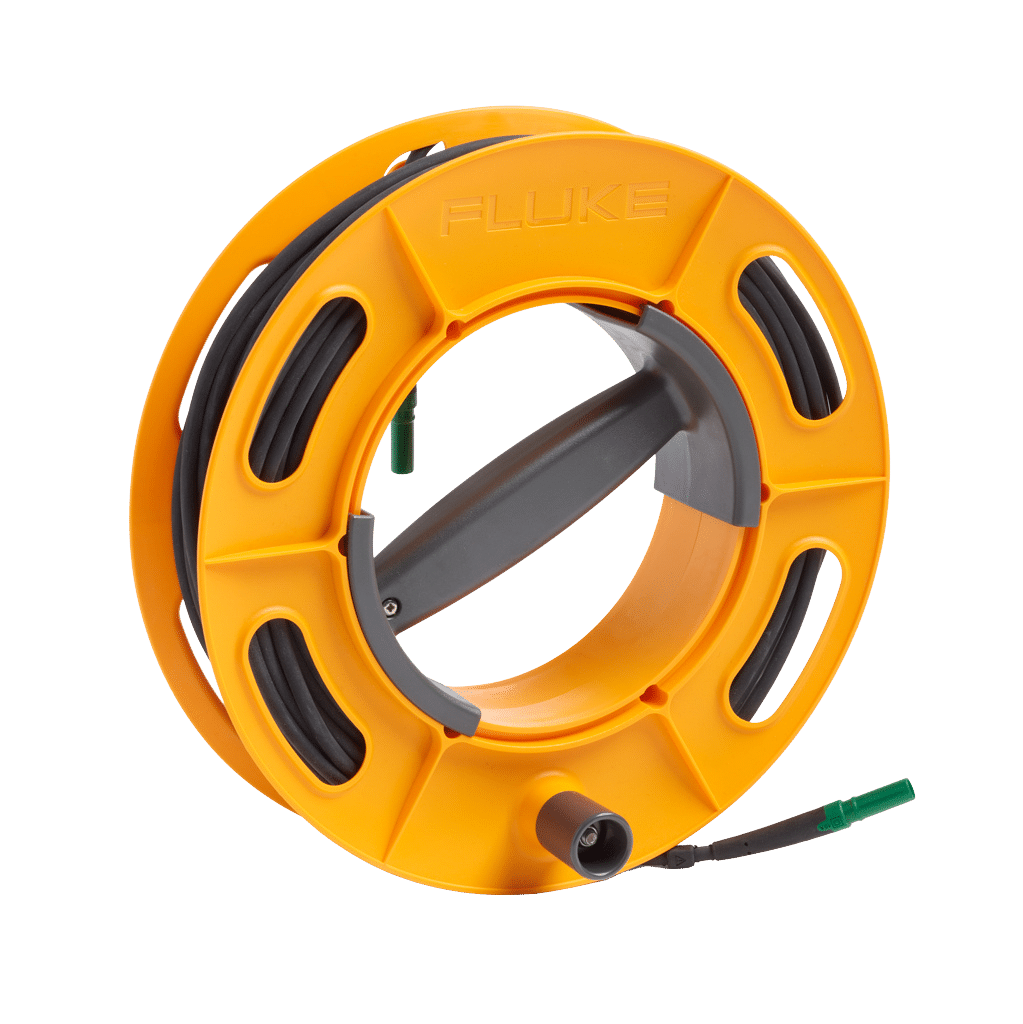

| TL1000/30M 30m Messleitung auf Rolle | 5280031 |

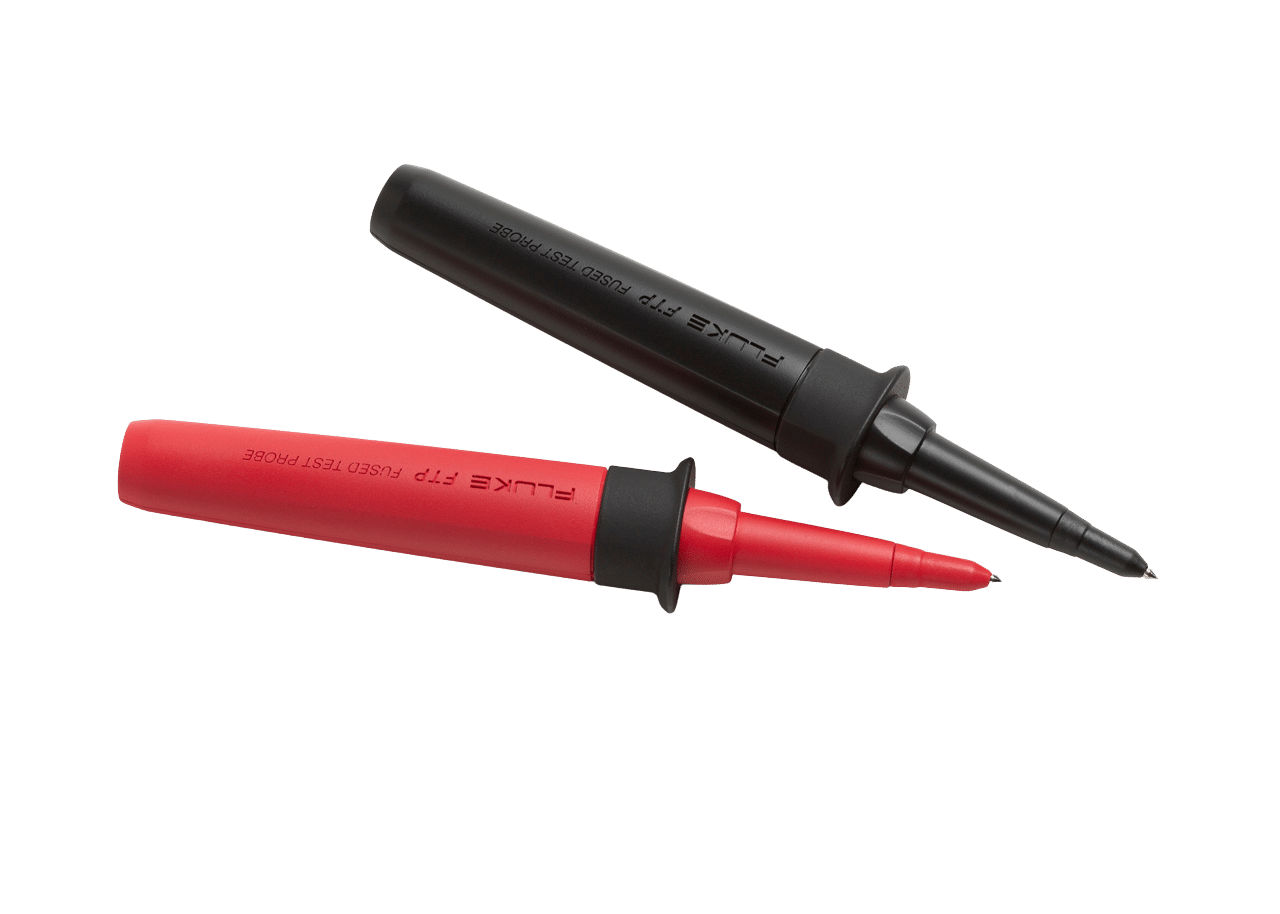

| FTP-1 SureGrip™ Messspitzen mit Sicherung | 3869437 |

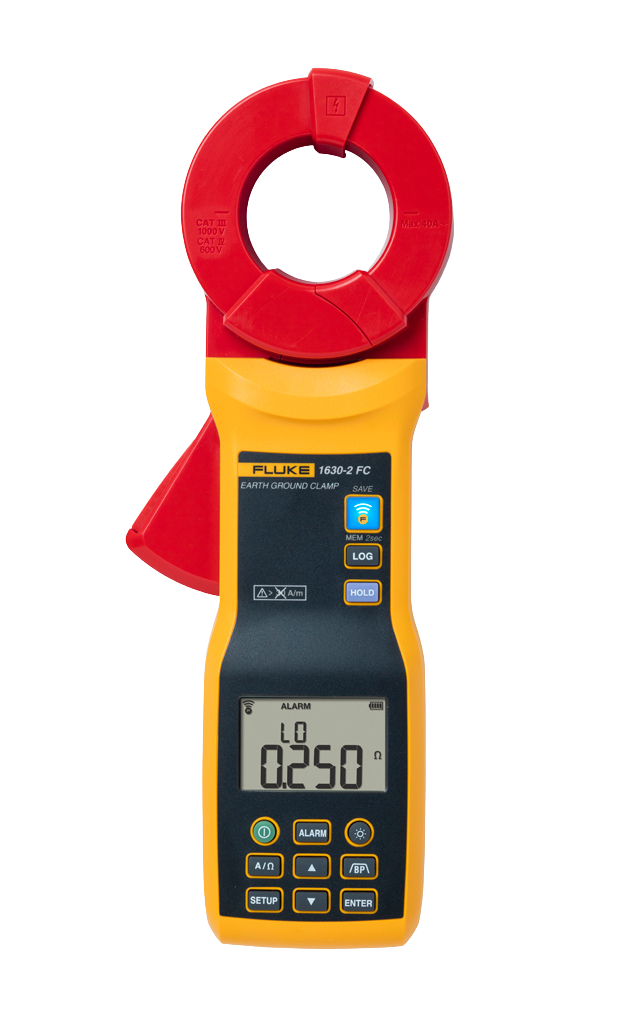

| 1630-2 FC Erdungsmesszange | 4829532 |

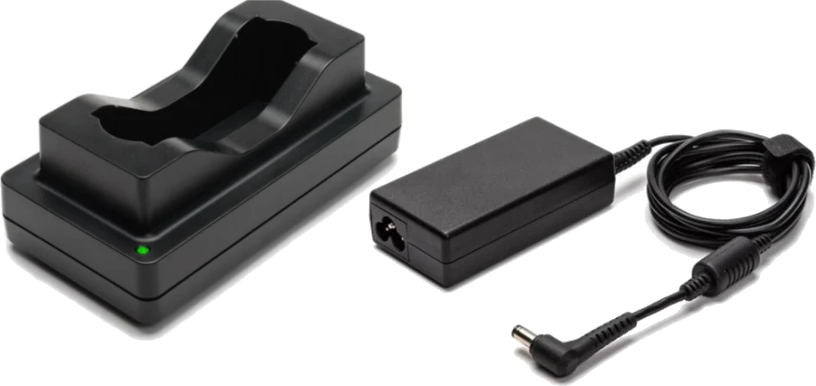

| ESBC290-1 Externes Ladegerät/Netzteil mit länderspezifischen Adaptern | 5385738 |

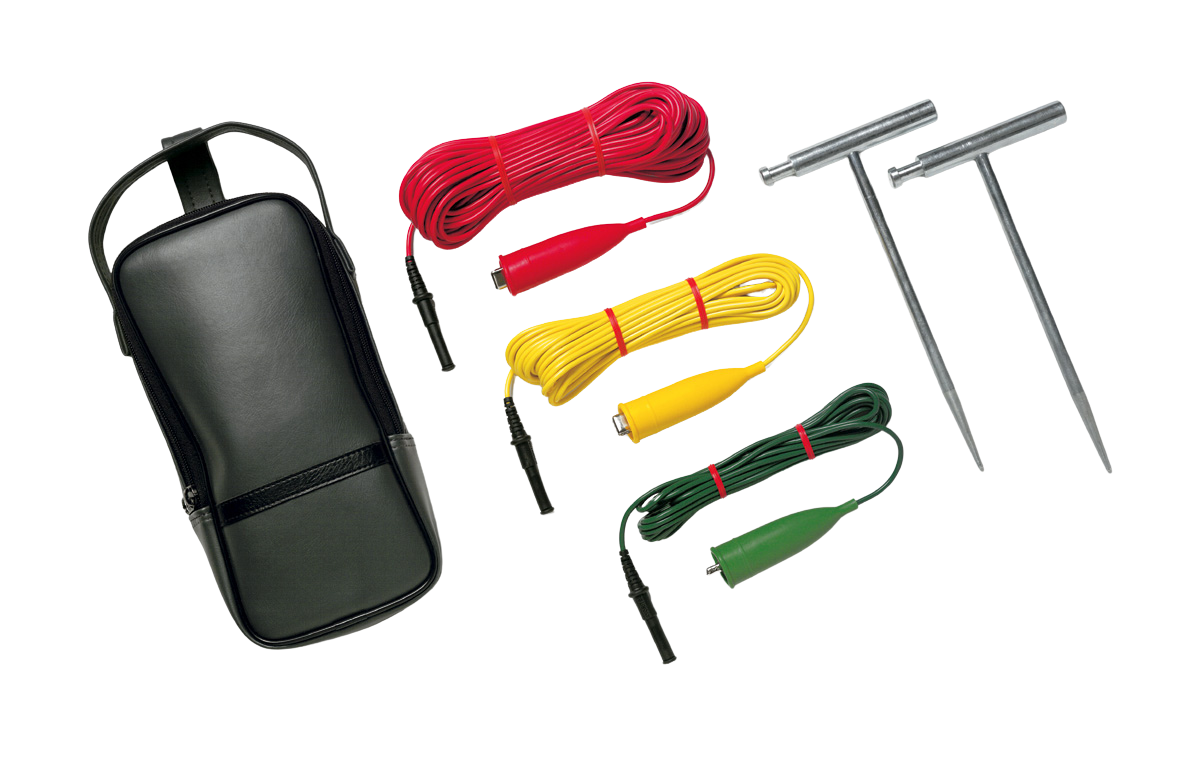

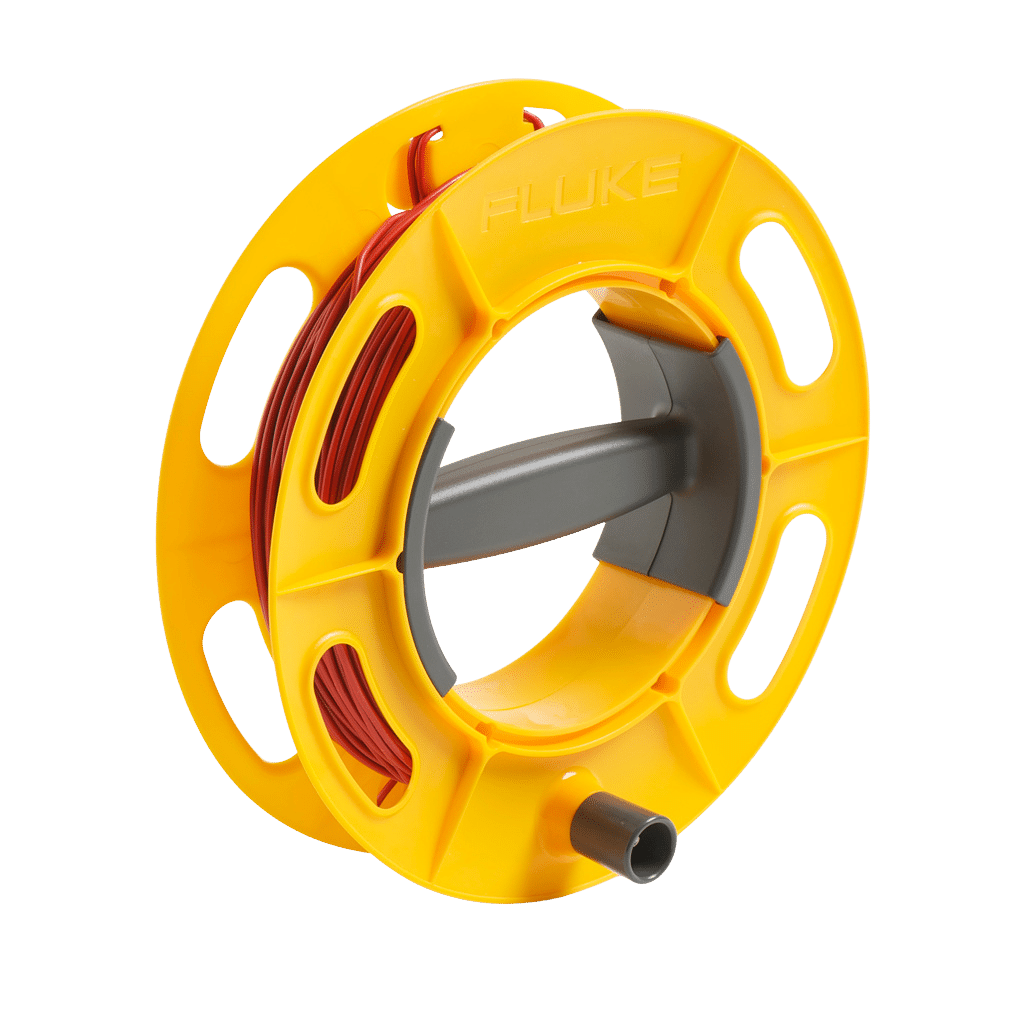

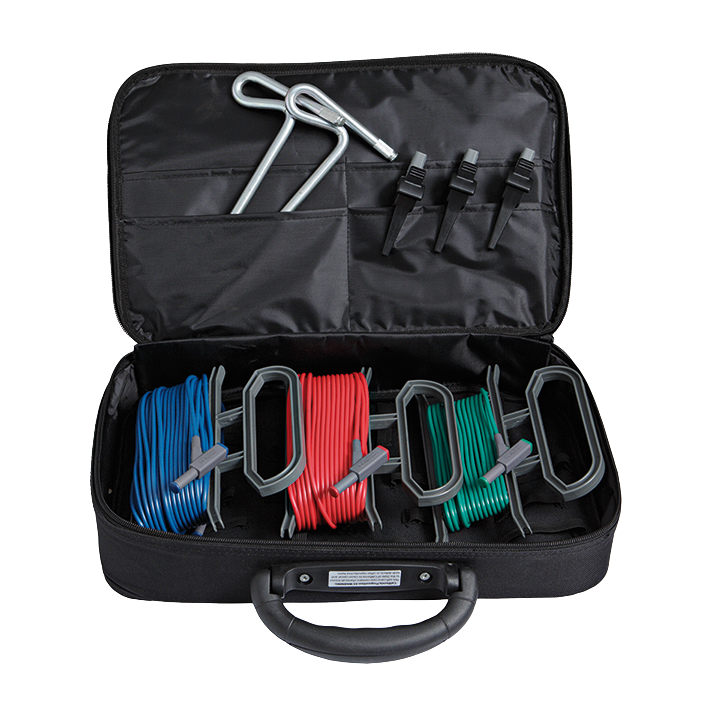

| ES165x Fluke Erdspieß-Prüfset | 2104706 |

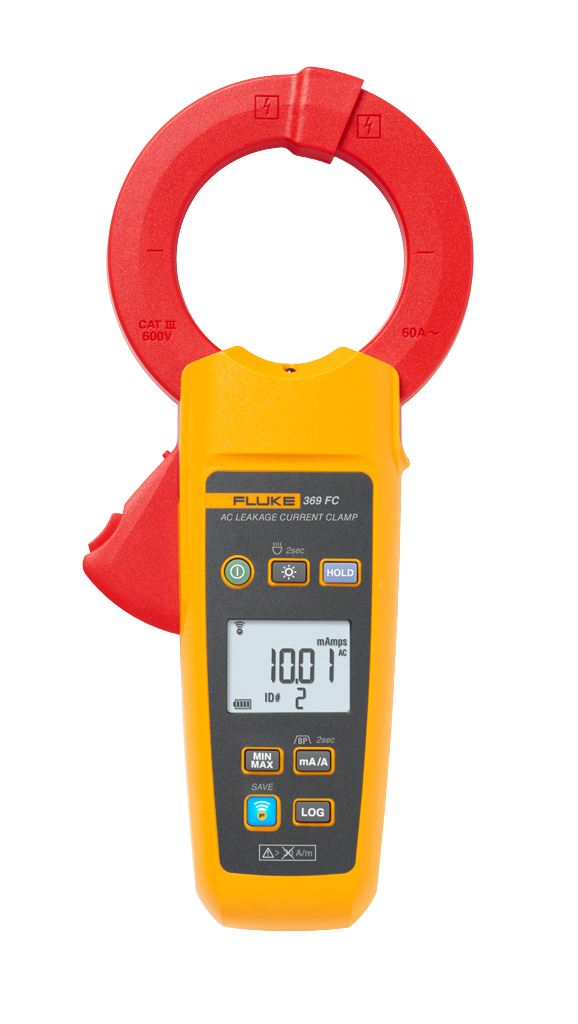

| 369 FC Leckstromzange | 4709934 |
| FLK-TRUTEST-LITE Datenverwaltungssoftware | 5265304 |
| FLK-TRUTEST-ADV Datenverwaltungssoftware | 5265319 |

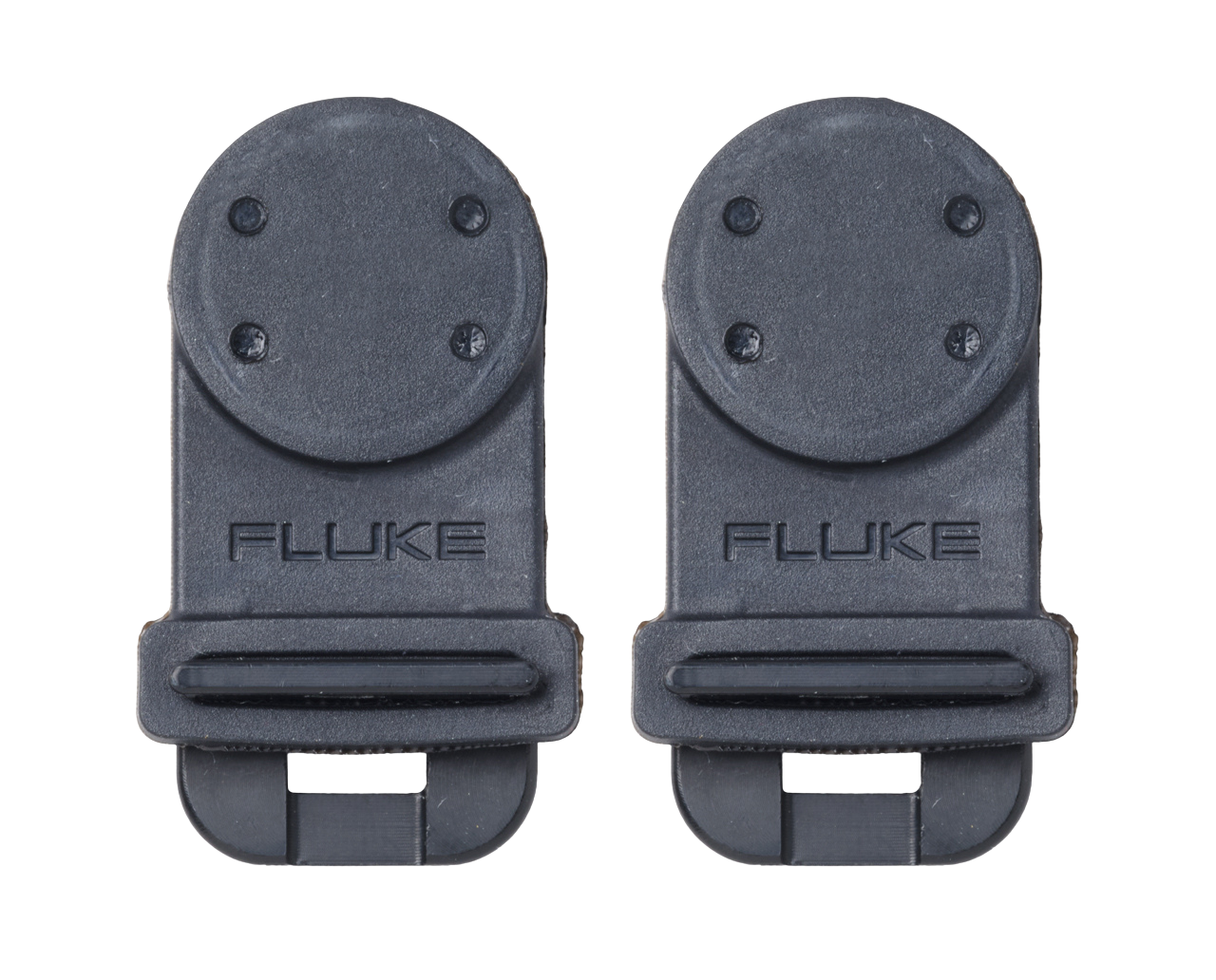

| 167x Mag Grip Magnetaufhänger + Adapter | 6015416 |

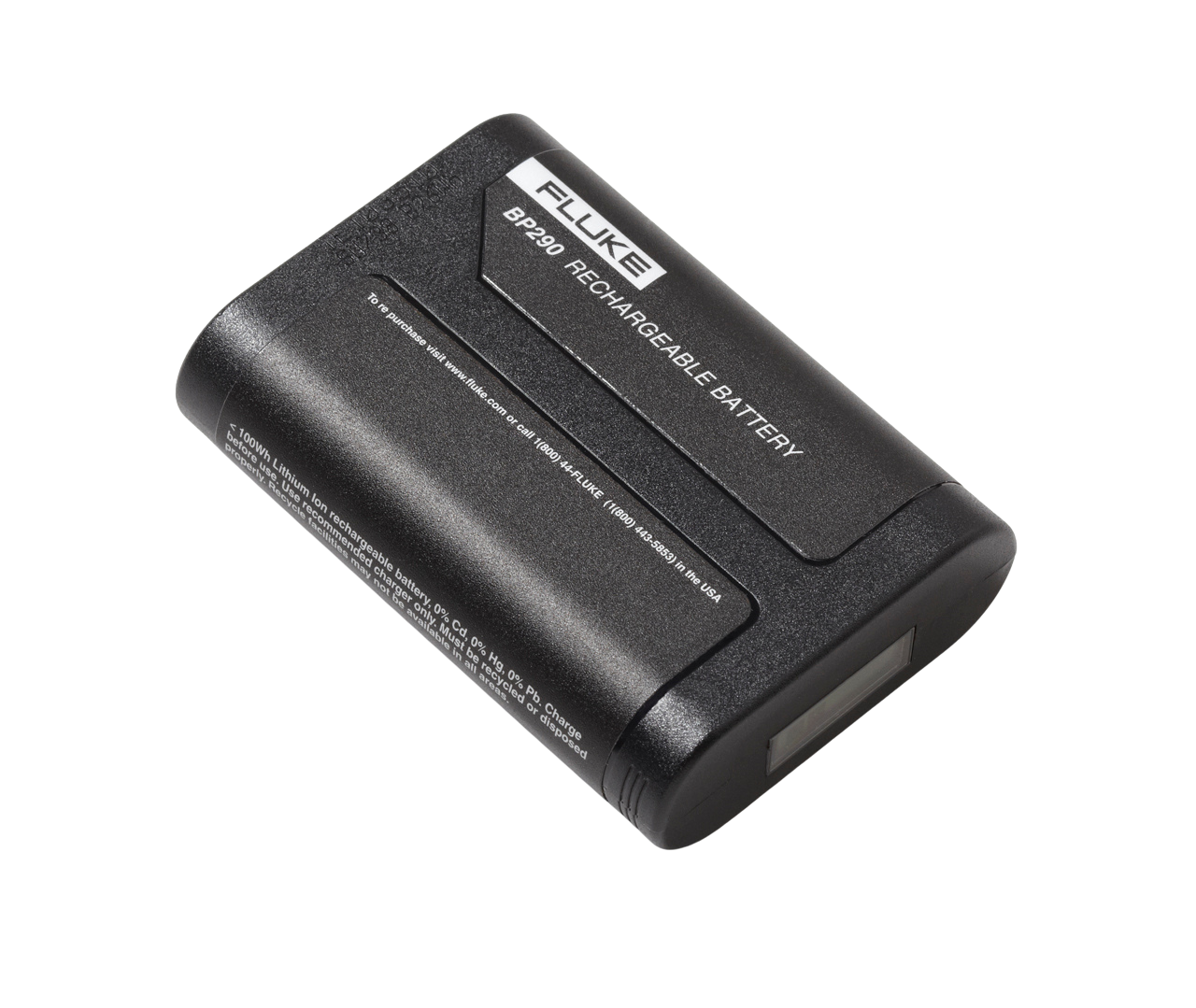

| BP290 Li-Ionen-Akku (Ersatzakku) | 402576 |
Natürlich gibt es auch für die 1670er Serie wieder eine Reihe von speziell für die Geräte geschnürte Pakete, die mehr im Paket haben:
Modell | Beschreibung | Artikel Nr. |
1672 SCH FTT | Multifunktions-Installationstester Fluke 1672 im Paket mit TruTest Software Advanced | 5581068 |
1673FC SCH FTT | Multifunktions-Installationstester Fluke 1673 FC im Paket mit TruTest Software Advanced | 5581079 |
1674FC SCH FTT | Multifunktions-Installationstester Fluke 1674 FC im Paket mit TruTest Software Advanced | 5581087 |
1674FC SCH/1630 | Multifunktions-Installationstester Fluke 1674 FC im Paket mit Erdschleifenmesszange 1630-2 FC | 5581251 |
1674FC SCH/1630/FTT | Multifunktions-Installationstester Fluke 1674 FC im Paket mit Erdschleifenmesszange 1630-2 FC und Fluke TruTest Software Advanced | 5581319 |
FLUKE-1673FC SCH/FPC | Multifunktions-Installationstester Fluke 1673 FC mit Fluke Premium Care Paket | 6019792 |
FLUKE-1674FC SCH/FPC | Multifunktions-Installationstester Fluke 1674 FC mit Fluke Premium Care Paket | 6019825 |

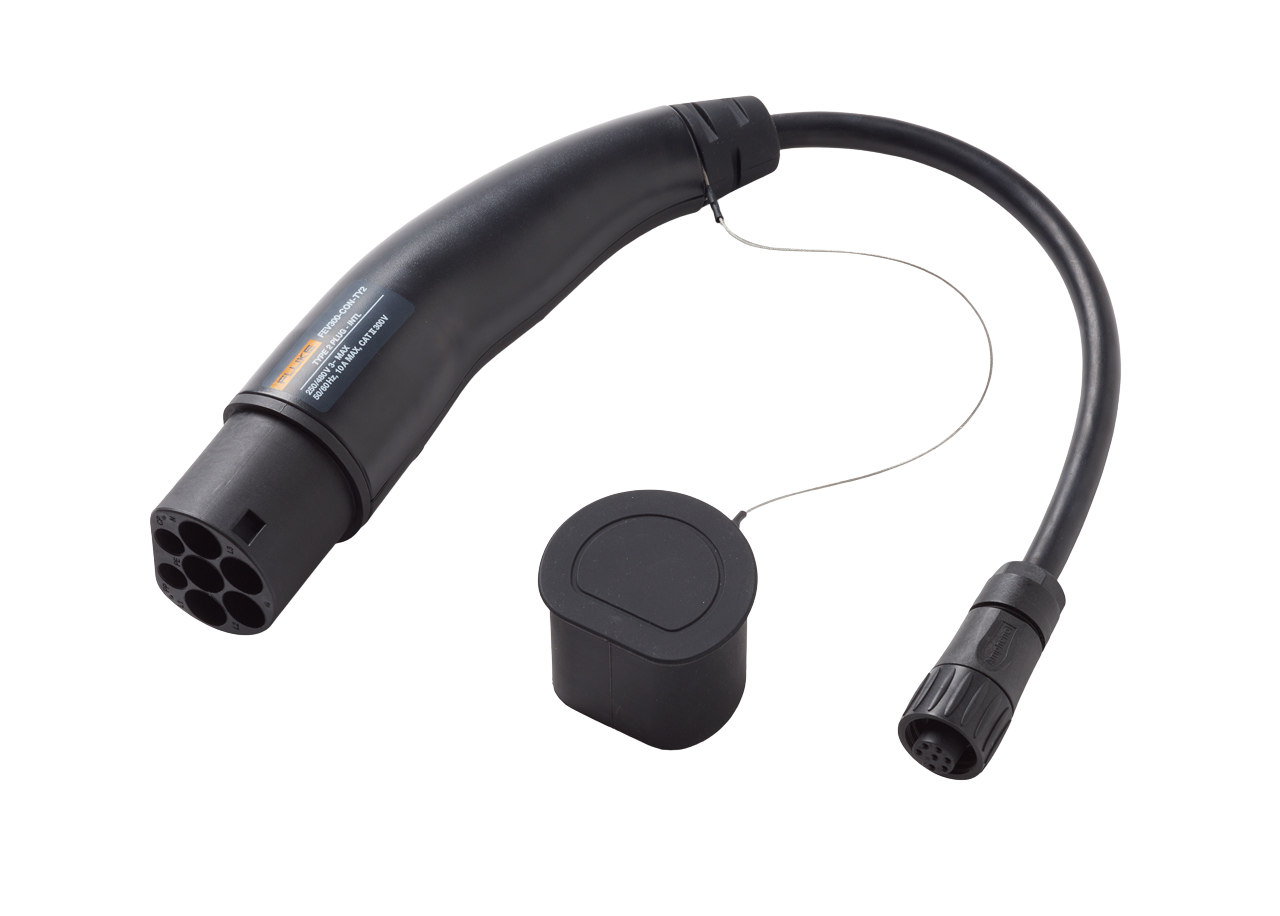

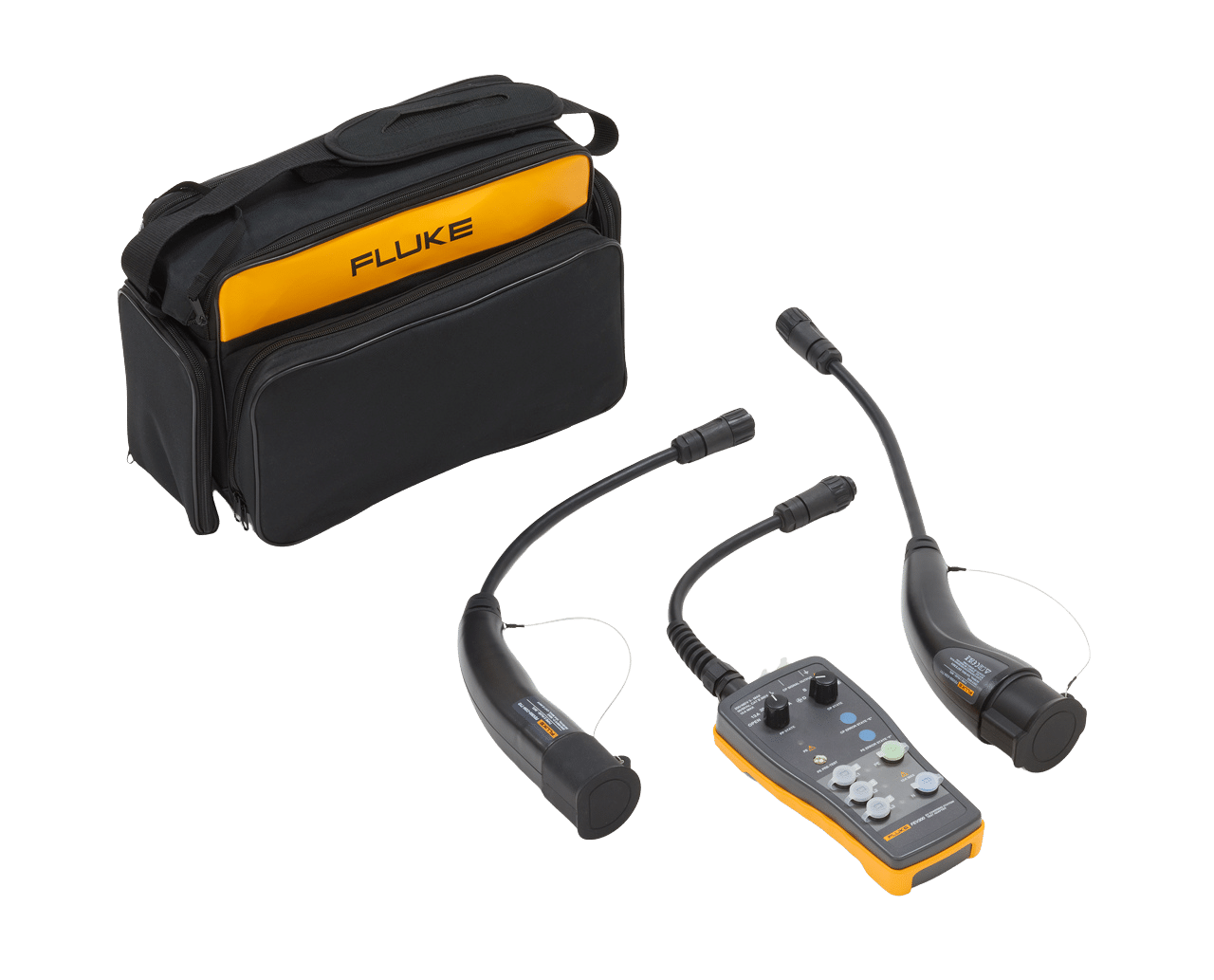

Tru Test ist die Daten Verwaltungs Software von Fluke, die es erlaubt, alle Geräte- und Anlagentester, sowie den PV Prüfer und den Elektromobilitätsadapter auszulesen und aus den Messergebnissen Protokolle zu erstellen. Wir haben natürlich auch über Tru Test einen Vorstellungs Artikel und eine Grundlagen und Fragen Übersicht.
Fluke Premium Care ist ein Premium-Schutz für Ihren Messgeräte, mit denen die Lebensdauer der Produkte verlängert, die Investition geschützt und Ausfallzeiten und außerplanmäßige Kosten vermieden werden können. Ähnlich wie man das bei Smartphones heutzutage kennt, sind mit Fluke Premium Care alle Schäden an dem Messgerät abgedeckt. Versehentliche Beschädigungen werden problemlos und kostenlos repariert, inkl. Arbeitszeit, Ersatzteilen, Service und Versand mit Priorität, aber auch andere Vorteile zum Leistungsumfang.
Hier nochmals eine Übersicht darüber, welche Vorteile die Premium Care Pläne bringen:
- Ausfallzeiten minimieren + Kosten senken
- Reparatur bei versehentlicher Beschädigung
- Beschädigtes Zubehör ersetzen
- Erinnerung an Kalibrierungen und Priorität sichert kürzere Durchlaufzeiten
- Updates auf die neueste Version der Geräte
Natürlich gibt es auch hier einen ausführlichen Artikel von uns zum Thema
Das klingt bisher alles überzeugend. Aber ich bin eher der visuelle Typ.
Habt ihr vielleicht ein Video, indem das Gerät vorgestellt wird?
Ja, zwar nicht von uns, sondern von Fluke selbst, hier kann man sie sehen:
So richten Sie eine Installation ein in der TruTest Software:
So richten Sie ein Projekt ein:
Wenn man sich schon für ein Gerät der neuen Fluke 167x Serie (Fluke 1672 SCH, Fluke 1673 FC SCH, Fluke 1674 FC SCH) entschieden hat, kann man auch die Bedienung gemeinsam mit uns kennenlernen oder vertiefen.
Denn nachdem wir uns gemeinsam mit den Grundlagen zum Thema Messen und Prüfen beschäftigt haben, lernen Sie mit uns ihr neues Gerät kennen. Denn wir bieten natürlich alle paar Monate eine Geräte Einweisung bei uns in Berlin an.
Nutzen Sie anschließend auch gerne unser Software-Seminar zur Fluke TruTest, hier gehen wir exklusiv auf die Funktionen der TruTest passend zum Fluke 1674FC ein und helfen Ihnen das beste aus Ihrem Gerät und der Software rauszuholen.
Beide Module können einzeln oder als kostengünstige Kombi Schulung gebucht werden, erste der Umgang mit den neuen Geräten direkt gefolgt von dem Verwendung der Software in Verbindung mit dem Geräten - an nur 1 Tag - umfangreich mit allen Teilnehmern durchgegangen wird, so wird keine wertvolle Baustellenzeit verschwendet.
Beim Verbinden mit der TruTest zeigt er mir an, dass eine neue Version verfügbar ist.
Könnt ihr noch ein wenig zu den speziellen Funktionen sagen?
Habt ihr auch noch allgemeine Informationen zu den verschiedenen Geräten oder zusätzliche Unterlagen?
Allgemeine Spezifikationen
| Funktion | Merkmal |
| Abmessungen | 26,25 cm x 14,19 cm x 11,93 cm |
| Gewicht (einschl. Batterien) | 1,6 kg |
| Akkutyp, Anzahl | BP290 Li-ion, 10,8 V, 2500 mAh, 27 Wh |
| Schutzart | IEC 60529: IP40 |
| Sicherheit | Entspricht IEC/EN 61010-1, IEC 61010-2-030, IEC 61010-2-034 |
| Sicherheitsspezifikation | CAT III 600 V, CAT IV 300 V |
| Betriebseigenschaften | IEC 61557-1 bis IEC/EN 61557-8 und IEC 61557-10 |
Messung von Wechselspannung, Gleichspannung und Frequenz
Bereich | Auflösung | Eingangsimpedanz | Überlastschutz |
600 V | 0,1 V | 320 kΩ | 660 V |
45–66 Hz | 0,1 Hz | 320 kΩ | - |
Durchgangsprüfung (RLO)
Messbereich (Bereichsautomatik) | Auflösung | Leerlaufspannung |
20 Ω/200 Ω/2000 Ω | 0,01 Ω/0,1 Ω/1 Ω | > 4 V |
Isolationswiderstandsmessung (RISO)
| Prüfspannungen | |||
| 1672 | 100/250/500/1.000 V | ||
| 1673 FC/1674 FC | 50/100/250/500/1.000 V | ||
| Prüfspannung | Bereich des Isolationswiderstandes | Auflösung | Prüfstrom |
| 50 V | 10 Ω bis 50 MΩ | 0,01 MΩ | 1 mA bei 50 kΩ |
| 100 V | 10 kΩ bis 20 MΩ 20 MΩ bis 100 MΩ | 0,01 MΩ 0,1 MΩ | 1 mA bei 100 kΩ |
| 250 V | 10 kΩ bis 20 MΩ 20 MΩ bis 200 MΩ | 0,01 MΩ 0,1 MΩ | 1 mA bei 250 kΩ |
| 500 V | 10 kΩ bis 20 MΩ 20 MΩ bis 200 MΩ 200 MΩ bis 500 MΩ | 0,01 MΩ 0,1 MΩ 1 MΩ | 1 mA bei 500 kΩ |
| 1.000 V | 100 kΩ bis 200 MΩ 200 MΩ bis 1.000 MΩ | 0,1 MΩ 1 MΩ | 1 mA bei 1 MΩ |
Isolationsvorprüfung
| Sicherheitsvorprüfung der Isolation | Es sind Verbindungen vom Tester zu L-, N- und PE-Anschlüssen erforderlich. |
Isolationsvorprüfung Überspannungsschutzvorrichtung (SPD) Isolations-Rampentest (Varistortest) IEC 61643-11
Prüfspannung | Spannungsbereiche | Auflösung | Prüfstrom | Genauigkeit |
500 V | Schritt Rampe 0 V bis 500 V | 1 V | 1 mA | ±(1,5 % + 3 Ziffern) |
1.000 V | Schritt Rampe 0 V bis 1000 V | 1 V | 1 mA | ±(1,5 % + 3 Ziffern) |
Isolationsüberwachungsgeräte (IMD) IEC 61557-8
| Bereich | Auflösung | Hinweis |
| 1 kΩ bis 10 kΩ | 1 kΩ | > 1 MΩ nur verfügbar mit Spannungen > 100 V |
| 10 kΩ bis 100 kΩ | 10 kΩ | |
| 100 Ω bis 3 MΩ | 100 kΩ |
Schleifen- und Netzimpedanz (ZI mit und ohne RCD/FI)
Bereichseinstellung | Auflösung | Genauigkeit[1] |
10 Ω[2] | 0,001 Ω | In Stromkreisen ohne RCD/FI: ±(2 % + 35 Digits) In Stromkreisen mit RCD/FI (2 und 3 Leiter): ±(3 % + 6 Digits) |
20 Ω | 0,01 Ω | In Stromkreisen ohne RCD/FI: ±(2 % + 4 Digits) |
200 Ω | 0,1 Ω | In Stromkreisen mit RCD/FI: ±(3 %) In Stromkreisen ohne RCD/FI: ±(2 %) |
2.000 Ω | 1 Ω | ±6 %[3] |
- Gültig für Widerstand des Neutralleiters < 20 Ω und bis zu einem Netz-Phasenwinkel von 30°. Die Messleitung muss vor der Messung genullt werden.
- Nur Fluke Connect™ 1674 FC.
- Gültig für Netzspannung > 200 V.
Voraussichtlicher Erdschlussstrom (PEFC/IK)Voraussichtlicher Kurzschlussstrom (PSC/IK)
Bereich | Auflösung | Einheiten |
0 kA bis 50 kA | IK IK ≥ 1.000 A | 1 A 0,1 kA |
Berechnung: Voraussichtlicher Erdschlussstrom (PEFC/IK) oder voraussichtlicher Kurzschlussstrom (PSC/IK) wird durch Division der gemessenen Netzspannung durch den gemessenen Schleifenwiderstand (L-PE) bzw. die Netzimpedanz (L-N) ermittelt.
Spannungsabfall (durch Leitungsimpedanzprüfung)
Bereich | Auflösung | Genauigkeit |
0,0-99,9 % | 0,1 % | Berücksichtigen Sie die Genauigkeit der Leitungsimpedanzmessung(en). |
Hinweis: Der Spannungsabfall wird aus der Messung der Leitungsimpedanz und dem eingegebenen Nennstrom berechnet.
Prüfung von Fehlerstromschutzeinrichtungen (RCD/FI)
| RCD-FI-Typ[1] | 1672 | 1673 FC | 1674 FC | |
| AC[2] | G[3] | • | • | • |
| AC | S[4] | • | • | • |
| A[5], F[6] | G | • | • | • |
| A, F | S | • | • | • |
| B, B+[7] | G | • | • | |
| B, B+ | S | • | • | |
| RDC-DD, RCD A/EV, RCD B/Mi[8] | • | • | ||
| GFCI | • | • | • | |
- RCD/FI-Messung gesperrt für V > 265 Wechselspannung
- RCD/FI-Messung nur zulässig, wenn der gewählte Strom multipliziert mit dem Erdungswiderstand < 50 V ergibt.
- AC – Reagiert auf Wechselstrom
- G – Generell, unverzögert
- S – Selektiv, zeitverzögert
- A – Reagiert auf Wechselstrom und Impulssignal
- F – Reagiert auf Wechselstrom, Impulssignal und Hochfrequenz
- B, B+ – Reagiert auf Wechselstrom, Impulssignal, Hochfrequenz und glatten Gleichstrom
- RDC-DD – Reagiert auf DC-Fehlerströme 6 mA DC
Auslösezeitprüfung für RCD (ΔT)
| Messfunktion | RCD/FI Stromauswahl | ||||||
| 10 mA | 30 mA | 100 mA[1] | 300 mA[1] | 500 mA[1] | 1.000 mA[2] | Var[3] | |
| x½, 1 | • | • | • | • | • | • | • |
| x5 | • | • | • | ||||
| Anstieg | • | • | • | • | • | • | • |
| Auto | • | • | • | ||||
Netzspannung 50 V bis 265 V AC, 45/66 Hz
- RCD/FIs vom Typ B erfordern einen Netzspannungsbereich von 195 V bis 265 V.
- Nur RCD/FIs vom Typ AC.
- RCD/FIs vom Typ A sind auf 700 mA begrenzt, nicht verfügbar für RCD/FIs vom Typ B.
RCD-Auslösestrommessung (IΔN), Rampenverfahren
| Strombereich | Schrittgröße | Wartezeit | Messgenauigkeit | |
| Typ G | Typ S | |||
| 30 % bis 110 % des RCD/FI-Bemessungsfehlerstromes[1] | 10 % von IΔN [2] | 300 ms/Schritt | 500 ms/Schritt | ±5 % |
1. Spezifizierte Auslösestrombereiche (IEC 61008-1):
30 % bis 150 % für Typ A IΔ N > 10 mA
30 % bis 210 % für Typ A IΔ N = 10 mA
20 % bis 210 % für Typ B
50 % bis 100 % für Typ AC
35 % bis 140 % für Typ A (> 10 mA)
35 % bis 200 % für Typ A (£ 10 mA)
50 % bis 200 % für Typ B
2. 5 % für Typ B
Erdungswiderstandsprüfung (RE), nur 1673 FC und 1674 FC
Bereich | Auflösung | Frequenz | Ausgangsspannung |
200 Ω/2.000 Ω | 0,1 Ω/1 Ω | 128 Hz | 25 V |
Phasendrehrichtung
Symbol  | Bereich | Anzeige |
Drehfeldrichtungsanzeiger ist aktiv. | 185 V bis 600 V | „1-2-3“: oder „3-2-1“ für die falsche Phase |
