Fluke Multifunktions-Leitungsdetektoren 2052 Advanced + 2062 Advanced Pro

Fluke Multifunktions-Leitungsdetektoren 2052 Advanced + 2062 Advanced Pro
Leitungen verfolgen, als könnte man durch Wände sehen
Die neuen Leitungsdetektoren Fluke 2052 und Fluke 2062 sind auf Spitzenleistung bei der Fehlerdiagnose und Lokalisierung von Leitungen innerhalb von Wänden, Decken und Fußböden in Wohn-, Geschäfts- und industriellen Einrichtungen ausgelegt. Dank der patentierten Smart Sensor™-Technologie des Fluke 2062 Modells und der Sicherheit nach der Messkategorie CAT IV 600 V in beiden Modellen setzen sie sich von anderen Marktteilnehmern ab.
Die Aufspürung von spannungsbehafteten und spannungslosen Leitungen, das Identifizieren von Sicherungen oder Leitungsschutzschaltern wurde durch die neuesten Fluke Multifunktions-Leitungsdetektoren stark vereinfacht. Sobald der Sender mit dem Stromkreis verbunden ist, ortet der Empfänger das Signal auf den Leitungen, sowie Leitungen in Wänden, Decken und Böden, ohne Probleme. Der Sender ist für spannungslose und spannungsbehaftete Stromkreise bis zu 600 V AC/DC in elektrischen Umgebungen der Messkategorien I bis III einsetzbar, was das Arbeiten direkt an einem live Stromkreis ermöglicht, ohne die Notwendigkeit, die Anlage herunterzufahren. Zudem bietet der Sender die Option, in den Starksignalmodus für allgemeine Leitungssuche oder in den Schleifenmodus zur Kurzschlusssuche zu wechseln. Je nach erkannter Spannung wählt er automatisch die bestmögliche aus zwei zur Verfügung stehenden Frequenzen für die Suche.

Fluke Multifunktions-Leitungsdetektoren
Unvergleichbare Sicherheit
Die Fluke Leitungsdetektoren, bestehend aus einem Empfänger und einem Hochleistungssender, sind für die Suche nach aktiven und inaktiven Leitungen, Leistungsschaltern und Sicherungen konzipiert. Sie ermöglichen sowohl Anfängern als auch Experten eine schnelle Erledigung ihrer Arbeitsaufgaben.
Der Empfänger verwendet zwei Methoden zur Erkennung von Signalen:
die aktive Leitungsverfolgung (mit dem Sender) und die passive Leitungsverfolgung (ohne Sender). Mit dem Spitzensensor des Empfängers können Leitungen über Ecken, in engen Räumen und Verteilerkästen, selbst an schwer zugänglichen Stellen, nachverfolgt werden.

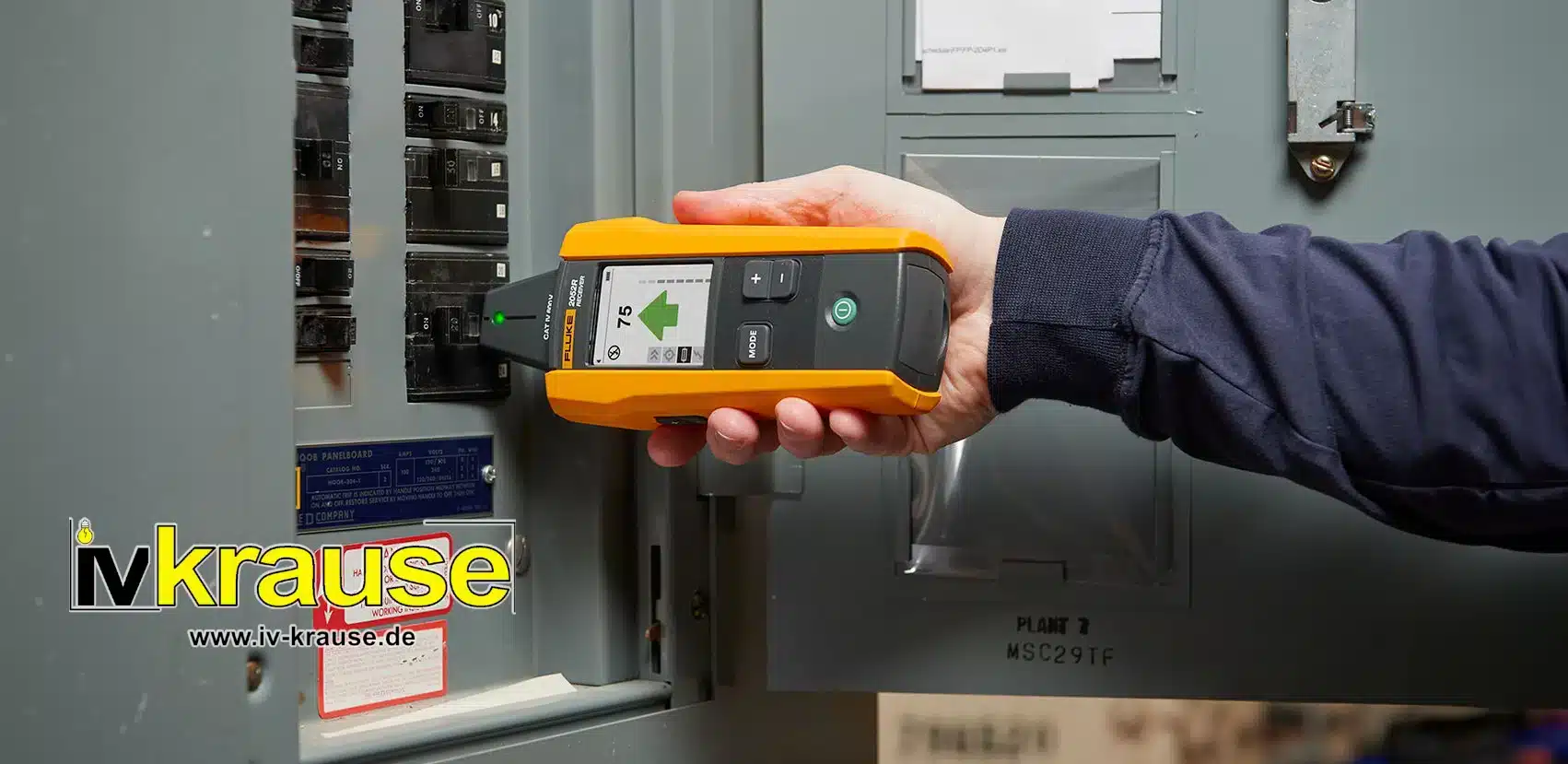

Die Funktion zum Suchen von Leistungsschaltern/Sicherungen ermöglicht eine schnelle und einfache Lokalisierung und Identifizierung des korrekten Leistungsschalters oder der richtigen Sicherung.
Der Sender kann sowohl in aktiven als auch in inaktiven Stromkreisen bis 600 V AC/DC in elektrischen Umgebungen der Messkategorien I bis III eingesetzt werden. Es stehen drei Signalmodi zur Verfügung: Stark (HI), Schwach (LO) und Schleife.
Die Funktion zur Zuordnung von Leistungsschaltern/Sicherungen beseitigt die Mehrdeutigkeit, die bei älteren Leitungssuchern häufig auftritt, indem sie den richtigen Leistungsschalter oder die richtige Sicherung anhand des stärksten gemessenen Signals erkennt.

Funktionen und Highlights
Merkmale
• Detektion von spannungsführenden und spannungsfreien Leitungen
• Identifizierung und Zuordnung von Leistungsschaltern und Sicherungen
• Leitungssuche in Stromkreisen mit Fehlerstromschutzschaltern
• Leitungsunterbrechungen lokalisieren
• Aufspüren von Kurzschlüssen
• Nachverfolgung von Leitungen in metallischen Installationsrohren
• Leitungssuche in nichtmetallischen Installationsrohren und Kabelkanälen
• Suche nach abgeschirmten und unterirdischen Leitungen
• Detektion Niederspannungsleitungen und Datenkabeln
• Sortierung und Zuordnung von Adern bündeln
• Verfolgung von Stromkreisen mit Messleitungen
• Suche nach Leistungsschaltern/Sicherungen in Anlagen mit Beleuchtungsdimmern

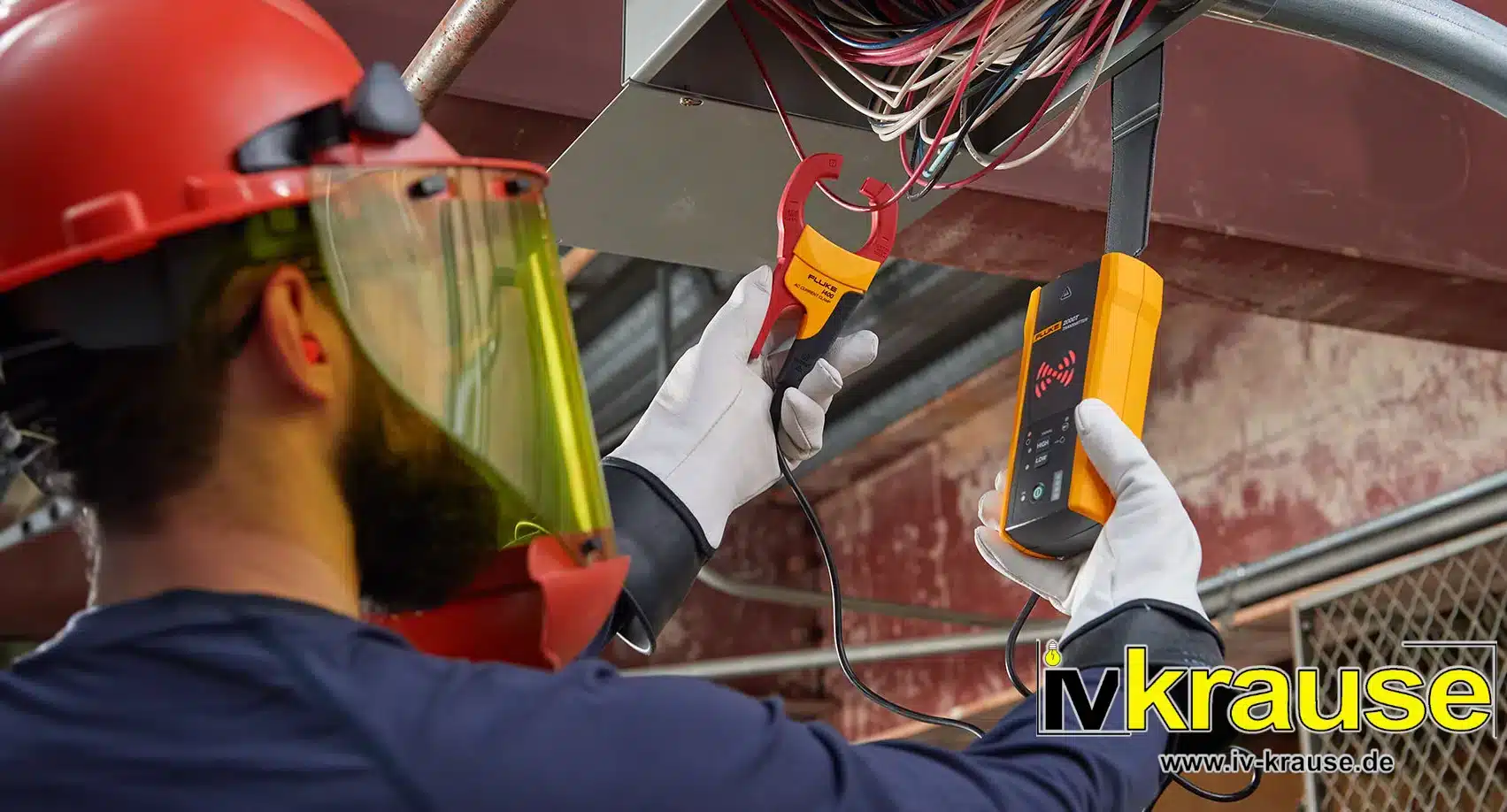

• Signalzange – für geschlossene Stromkreise und zur Verfolgung von Stromkreisen
• Schnellsuch-Modus zur effizienten Suche eines Leiters über größere Entfernungen
• Präzisionssuch-Modus zur genauen Lokalisierung eines Leiters oder für Fehlersuche in Wänden, Böden oder Decken
• Leistungsschalter/Sicherungs-Suchmodus mit automatische Empfindlichkeitsanpassung für eine schnelle, einfache und eindeutige Zuweisung von Leistungsschaltern und Sicherungen
• Berührungslose Spannungserkennungsmodus verwendet passive Leitungsverfolgung ohne Sender, um zu bestimmen, ob Leitung Spannung führt
Gerätedetails
• Großes LC-Display mit zweistelliger Anzeige, Balkendiagramm und akustischer Signalgebung für eine einfache Leitungserkennung
• Sender-Bedienung über eine einzige Taste
• Klare und leicht verständliche Bedienungsanleitung mit Anwendungsbeispielen
• Einsatz der Signalzange, wenn keine blanken Adern/Anschlüsse zur Einspeisung eines Suchsignals in die Leitung verfügbar sind
Gerätehighlights
• Kompatibilität mit Standard-Messleitungen
• Spitzensensor zur Leitungsverfolgung in engen Bereichen
• Anpassbare Empfindlichkeitseinstellung
Produktübersicht
Lieferumfang
• Fluke 2052R Leitungssucher mit erweiterten Funktionen, Empfänger
• Fluke 2000T Leitungssucher mit erweiterten Funktionen, Sender
• Fluke i400 Wechselstromzange
• Fluke 2000ACC Messleitungs-Zubehörsatz für 2052/2062
• Premium-Hartschalenkoffer
• Batterien
• Kurzanleitung
Datenblatt: hier
Model | Beschreibung | Artikelnummer |
FLUKE-2052 | Fluke 2052 Advanced Leitungsdetektor-Kit | 5353853 |
Lieferumfang
• Leitungssucher-Empfänger Fluke 2062R Advanced Pro mit Smart Sensor™
• Leitungssucher-Sender Fluke 2000T
• Wechselstromzange i400
• Messleitungs-Zubehör kit Fluke 2000ACC für 2052/2062
• Magnetischer Trageriemen
• Premium Hartschalen-Transportkoffer
• Batterien
• Kurzanleitung
Datenblatt: hier
Model | Beschreibung | Artikelnummer |
FLUKE-2062 | Fluke 2062 Advanced Pro Leitungsdetektor-Kit | 5353866 |
Technische Daten
Elektrische Daten | 2052R Empfänger | 2000T Sender | i400 Wechselstromzange |
Messkategorie | CAT IV 600 V | CAT IV 600 V | CAT IV 600 V, CAT III 1.000 V |
Betriebsspannung | 600 V AC/DC | 600 V AC/DC | 1.000 V AC |
Betriebsfrequenz | Spannungsführend: 6,25 kHz Spannungslos: 32,768 kHz | Spannungsführend/Schleife: 6,25 kHz Spannungslos: 32,768 kHz | n. v. |
Signalanzeigen | Numerisch, Balkenanzeige und Signalton | LEDs und Signalton | n. v. |
Ansprechzeit | Spitzensensor (spannungsführend/spannungsfrei): 500 ms Berührungslose Spannungserkennung: 500 ms Batteriespannungsüberwachung: 5 s | Netzspannungsüberwachung: 1 s Batteriespannungsüberwachung: 5 s | n. v. |
Stromstärke des Ausgangssignals (typisch) | n. v. | Spannungsführender Stromkreis: Modus „High“: 60 mA eff. Modus „Low“: 30 mA eff. Spannungsfreier Stromkreis: Modus „High“: 110 mA eff. Modus „Low“: 40 mA eff. Schleifenmodus mit Messleitungen: 160 mA eff. Schleifenmodus mit Wechselstromzange i400: 385 mA eff. | n. v. |
Signalspannungsausgang (typisch) | n. v. | Spannungsführender Stromkreis: Modus „High“: 14 W bei 230 V AC / 50 Hz, 3,33 kΩ bei 230 V AC Modus „Low“ 4,6 W bei 230 V AC / 50 Hz, 11,5 kΩ bei 230 V AC Spannungsfreier Stromkreis: Modus „High“: 31 V eff., 140 Vss, 0,86 W bei 1 kΩ Last Modus „Low“ 27,5 V eff., 120 Vss, 0,1 W bei 1 kΩ Last Schleifenmodus mit Messleitungen: 32 V eff., 140 Vp-p, 0,87 W bei 1 kΩ Last Schleifenmodus mit Wechselstromzange i400: 31 mV, 0,89 W bei 1 Ω Last | nicht verfügbar |
Erfassungsbereich (im Freien) | Spitzensensor: Spannungsführend Max. Entfernung in der Luft: bis 6,1 m Genaue Ortung: ca. 5 cm Spitzensensor: Spannungsfrei Max. Entfernung in der Luft: bis 4,5 m Genaue Ortung: ca. 5 cm Berührungslose Spannungserkennung (40 Hz bis 400 Hz) Max. Empfindlichkeit: 90 V bis 2 m Min. Empfindlichkeit: 600 V bis zu 1 cm | n. v. | |
Strombereich | n. v. | n. v. | 400 A |
Grundgenauigkeit | n. v. | n. v. | 2 % v. Wert + 0,06 A (45 Hz bis 400 Hz) |
Anzeige | |||
Bildschirm | LCD 63 mm (2,5“) | LEDs | n. v. |
Bildschirmmaße (B x H) | 37 mm x 49 mm | n. v. | n. v. |
Anzeigeauflösung | 240 x 320 Pixel | n. v. | n. v. |
Anzeigetyp | TFT LCD | LEDs | n. v. |
Anzeigefarbe | 16-Bit Farbtiefe | Betriebsart-LEDs: rot Batteriezustands-LEDs: grün, gelb, rot | n. v. |
Hintergrundbeleuchtung | Ja | n. v. | n. v. |
Umgebungsbedingungen | |||
Betriebstemperatur | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C |
Relative Luftfeuchte bei Betrieb | 45 %: -20°C bis (-4°F bis 95 % (nicht kondensierend): 10°C bis (50 °F bis 86 °F) 75 %: 30°C bis | 45 %: -20°C bis (-4°F bis 95 % (nicht kondensierend): 10°C bis (50 °F bis 86 °F) 75 %: 30°C bis | 10°C bis (95 %: 50°F bis 30°C bis (75 %: 86°F bis -40°C bis 50°C (45 %: 104°F bis |
Max. Höhenlage bei Betrieb | 2000 m | 2000 m | 2000 m |
Schutz gegen Transienten | n. v. | n. v. | |
Verschmutzungsgrad | 2 | 2 | 2 |
Schutzart | IP 40 | IP 40 | IP 40 |
Falltest | 1 m | 1 m | 1 m |
Allgemeine Daten | |||
Stromversorgung | 4 x AA (Alkali) | 8 x AA (Alkali) | n. v. |
Stromaufnahme (typisch) | 110 mA | Modus „High“ oder „Low“: 70 mA Schleifenmodus mit Stromzange: 90 mA Verbrauch ohne Signal Übertragung: 10 mA | n. v. |
Batteriebetriebsdauer | ca. 16 h | Modus „High“ oder „Low“: ca. 25 h Schleifenmodus: ca. 18 h | n. v. |
Anzeige niedriger Batteriespannung | Ja | Ja | n. v. |
Sicherung | n. v. | 1,6 A, 700 V, schnell, Ø 6 x 32 mm, 50 kA Unterbrechung | n. v. |
Maximaler Leiterdurchmesser | n. v. | n. v. | 32 mm |
Abmessungen (LxBxH) | ca. 183 x 75 x 43 mm (7,2 x 2,95 x 1,69 Zoll) | ca. 183 x 93 x 50 mm (7,2 x 3,66 x 1,97 Zoll) | ca. 150 x 70 x 30 mm (5,9 x 2,75 x 1,18 Zoll) |
Gewicht | ca. 0,27 kg | ca. 0,57 kg | ca. 0,114 kg |
Elektrische und allgemeine Daten | 2000ACC Messleitungs-Zubehörsatz |
Beinhaltet | 2 Messleitungen, 1 m (rot, schwarz); 1 Messleitung, 7 m (grün); 2 Messspitzen (schwarz), 2 Krokodilklemmen (rot, schwarz), 2 flache Adapter für Steckdose (rot, schwarz), 2 runde Adapter für Steckdose (rot, schwarz) |
Messkategorie | CAT IV 600 V (Messleitungen), CAT II 1000 V (Messleitungen), CAT IV 600 V (Krokodilklemmen), CAT II 300 V (Auslassadapter) |
Betriebsspannung und -strom | 600 V, max. 10 A (rote/schwarze Leitungen), 600 V, max. 10 A (grüne Leitung), 1000 V, max. 8 A (schwarze Messspitzen) 600 V, max. 10 A (Krokodilklemmen), 300 V, max. 10 A (Steckdosenadapter) |
Betriebstemperatur | 0 °C bis 50 °C |
Relative Luftfeuchte bei Betrieb | 10°C bis <30°C (95 %: 50°F bis <86°F), 30°C bis <40°C (75 %: 86°F bis <104°F), 40°C bis <50°C(45 %) |
Temperatur und Feuchtigkeit bei Lagerung | 0°C bis 60°C |
Max. Höhenlage bei Betrieb | 2000 m |
Verschmutzungsgrad | 2 |
Eindringschutz gegen Wasser und Staub | IP 20 |
Schutz gegen Sturz | 1 m |
Abmessungen | Rote/schwarze Leitungen: 1 m, grüne Leitung: 7 m , Krokodilklemmen: ca. 95 x 45 x 24 mm, Steckdosenadapter: 72 x 18 x 18 mm (2,83 x 0,71 x 0,71 Zoll) |
Gewicht | Ca. 0,4 kg |
Elektrische Daten | 2062R Empfänger | 2000T Sender | i400 Wechselstromzange |
Messkategorie | CAT IV 600 V | CAT IV 600 V | CAT IV 600 V, CAT III 1.000 V |
Betriebsspannung | 600 V AC/DC | 600 V AC/DC | 1.000 V AC |
Betriebsfrequenz | Spannungsführend: 6,25 kHz Spannungslos: 32,768 kHz | Spannungsführend/Schleife: 6,25 kHz Spannungslos: 32,768 kHz | n. v. |
Signalanzeigen | Numerisch, Balkenanzeige und Signalton | LEDs und Signalton | n. v. |
Ansprechzeit | Smart Sensor: 500 ms Spitzensensor (spannungsführend/spannungsfrei): 500 ms Berührungslose Spannungserkennung: 500 ms Batteriespannungsüberwachung: 5 s | Netzspannungsüberwachung: 1 s Batteriespannungsüberwachung: 5 s | n. v. |
Stromstärke des Ausgangssignals (typisch) | n. v. | Spannungsführender Stromkreis: Modus „High“: 60 mA eff. Modus „Low“: 30 mA eff. Spannungsfreier Stromkreis: Modus „High“: 110 mA eff. Modus „Low“: 40 mA eff. Schleifenmodus mit Messleitungen: 160 mA eff. Schleifenmodus mit Wechselstromzange i400: 385 mA eff. | n. v. |
Signalspannungsausgang (typisch) | n. v. | Spannungsführender Stromkreis: Modus „High“: 14 W bei 230 V AC / 50 Hz, 3,33 kΩ bei 230 V AC Modus „Low“ 4,6 W bei 230 V AC / 50 Hz, 11,5 kΩ bei 230 V AC Spannungsfreier Stromkreis: Modus „High“: 31 V eff., 140 Vss, 0,86 W bei 1 kΩ Last Modus „Low“ 27,5 V eff., 120 Vss, 0,1 W bei 1 kΩ Last Schleifenmodus mit Messleitungen: 32 V eff., 140 Vp-p, 0,87 W bei 1 kΩ Last Schleifenmodus mit Wechselstromzange i400: 31 mV, 0,89 W bei 1 Ω Last | nicht verfügbar |
Erfassungsbereich (im Freien) | Smart Sensor Richtungsanzeige-Modus ≤15 cm, 230 V AC, Modus High, Empfindlichkeitsstufe 2 Spitzensensor: Spannungsführend Max. Entfernung in der Luft: bis 6,1 m Genaue Ortung: ca. 5 cm Spitzensensor: Spannungsfrei Max. Entfernung in der Luft: bis 4,5 m Genaue Ortung: ca. 5 cm Berührungslose Spannungserkennung (40 Hz bis 400 Hz) Max. Empfindlichkeit: 90 V bis 2 m Min. Empfindlichkeit: 600 V bis zu 1 cm | n. v. | |
Strombereich | n. v. | n. v. | 400 A |
Grundgenauigkeit | n. v. | n. v. | 2 % v. Wert + 0,06 A (45 Hz bis 400 Hz) |
Anzeige | |||
Bildschirm | 89 mm (3,5") LCD | LEDs | n. v. |
Bildschirmmaße (B x H) | 70 x 52 mm | n. v. | n. v. |
Anzeigeauflösung | 480 x 320 Pixel | n. v. | n. v. |
Bildschirmart | Farb-TFT-LCD | LEDs | n. v. |
Anzeigefarbe | 16-Bit Farbtiefe | Betriebsart-LEDs: rot Batteriezustands-LEDs: grün, gelb, rot | n. v. |
Hintergrundbeleuchtung | Ja | n. v. | n. v. |
Umgebungsbedingungen | |||
Betriebstemperatur | -20 °C bis 50 °C | -20 °C bis 50 °C | -20 °C bis 50 °C |
Relative Luftfeuchte bei Betrieb | 45 %: -20°C bis (-4°F bis 95 % (nicht kondensierend): 10°C bis (50 °F bis 86 °F) 75 %: 30°C bis | 45 %: -20°C bis (-4°F bis 95 % (nicht kondensierend): 10°C bis (50 °F bis 86 °F) 75 %: 30°C bis | 10°C bis (95 %: 50°F bis 30°C bis (75 %: 86°F bis -40°C bis (45 %: 104°F bis |
Max. Höhenlage bei Betrieb | 2000 m | 2000 m | 2000 m |
Schutz gegen Transienten | n. v. | 8,00 kV (1,2/50 μS Anstieg) | n. v. |
Verschmutzungsgrad | 2 | 2 | 2 |
Schutzart | IP 40 | IP 40 | IP 40 |
Falltest | 1 m | 1 m | 1 m |
Allgemeine Daten | |||
Stromversorgung | 4 x AA (Alkali) | 8 x AA (Alkali) | n. v. |
Stromaufnahme (typisch) | 110 mA | Modus „High“ oder „Low“: 70 mA Schleifenmodus mit Stromzange: 90 mA Verbrauch ohne Signal Übertragung: 10 mA | n. v. |
Batteriebetriebsdauer | ca. 20 h | Modus High oder Low: ca. 25 h Schleifenmodus: ca. 18 h | n. v. |
Anzeige niedriger Batteriespannung | Ja | Ja | n. v. |
Sicherung | n. v. | 1,6 A, 700 V, schnell, Ø 6 x 32 mm, 50 kA Unterbrechung | n. v. |
Maximaler Leiterdurchmesser | n. v. | n. v. | 32 mm |
Abmessungen (L x B x H) | ca. 277 x 112 x 65 mm (10,92 x 4,43 x 2,55 Zoll) | ca. 183 x 93 x 50 mm (7,2 x 3,66 x 1,97 Zoll) | ca. 150 x 70 x 30 mm (5,9 x 2,75 x 1,18 Zoll) |
Gewicht | ca. 0,544 kg | ca. 0,57 kg | ca. 0,114 kg |
Elektrische und allgemeine Daten | 2000ACC Messleitungs-Zubehörsatz |
Beinhaltet | 2 Messleitungen, 1 m (rot, schwarz); 1 Messleitung, 7 m (grün); 2 Messspitzen (schwarz), 2 Krokodilklemmen (rot, schwarz), 2 flache Adapter für Steckdose (rot, schwarz), 2 runde Adapter für Steckdose (rot, schwarz) |
Messkategorie | CAT IV 600 V (Messleitungen), CAT II 1000 V (Messleitungen), CAT IV 600 V (Krokodilklemmen), CAT II 300 V (Auslassadapter) |
Betriebsspannung und -strom | 600 V, max. 10 A (rote/schwarze Leitungen), 600 V, max. 10 A (grüne Leitung), 1000 V, max. 8 A (schwarze Messspitzen) 600 V, max. 10 A (Krokodilklemmen), 300 V, max. 10 A (Steckdosenadapter) |
Betriebstemperatur | 0 °C bis 50 °C |
Relative Luftfeuchte bei Betrieb | 10°C bis <30°C (95 %: 50°F bis <86°F), 30°C bis <40°C (75 %: 86°F bis <104°F), 40°C bis <50°C(45 %) |
Temperatur und Feuchtigkeit bei Lagerung | 0°C bis 60°C, <95 % (nicht kondensierend) |
Höhe für Betrieb | 2000 m |
Verschmutzungsgrad | 2 |
Eindringschutz gegen Wasser und Staub | IP 20 |
Schutz gegen Sturz | 1 m |
Abmessungen | Rote/schwarze Leitungen: 1 m, grüne Leitung: 7 m , Krokodilklemmen: ca. 95 x 45 x 24 mm, Steckdosenadapter: 72 x 18 x 18 mm (2,83 x 0,71 x 0,71 Zoll) |
Gewicht | Ca. 0,4 kg |
