Messgeräte für Werkstattausrüstung von Betrieben des Elektrotechniker-Handwerks: ZVEH Empfehlungen
Messgeräte für Werkstattausrüstung von Betrieben des Elektrotechniker-Handwerks: ZVEH Empfehlungen
Hier wollen wir Ihnen aufzeigen, welche Produkte / Messgeräte Sie als Werkstattausrüstung für Ihre Zulassung als Elektrofachbetrieb benötigen.
Diese Empfehlungen basieren auf den Forderungen des Zentralverbands des Deutschen Elektro- und Informationstechnischen Handwerke (ZVEH) und des Bundesverband der Energie- und Wasserwirtschaft (BDEW), was an Messtechnik / Messgeräte in jede gute Grundausrüstung gehört.
Seit dem 1. Juli 2021 gilt die von ZVEH und BDEW vereinbarte neue Ausgabe der Richtlinie für die Werkstattausrüstung von Betrieben des Elektrotechniker-Handwerks, an eben dieser orientieren wir uns hier.
Diese Richtlinie zeigt die notwendigen grundsätzlichen Ausrüstungsgegenstände, Mess- und Prüfgeräte für die Eintragung eines Betriebes des Elektrotechniker-Handwerks in das Elektro-Installateurverzeichnis eines Verteilungsnetzbetreibers (VNB). Dabei werden die Grundsätze für die Zusammenarbeit bei der Ausführung und Unterhaltung von elektrischen Anlagen im Anschluss an das Niederspannungsnetz festgelegt, um eine gemeinsame Grundlage zur vorschriftsmäßige Arbeit für die üblicherweise zu errichtenden elektrischen Anlagen und die an elektrischen Betriebsmitteln vorzunehmenden Instandsetzungen zu haben.
Für jede Forderung zeigen wir Ihnen verschiedene Produkte und Sie können entscheiden welches das richtige Messgerät für Sie ist.
Wenn ein Paket zum direkt loslegen und nicht mehr viel überlegen gesucht wird, bitte bis zum Ende scrollen, da haben wir jeweils ein Fluke, als auch ein Paket mit Geräten von Beha-Amprobe zusammengestellt.
Sachgemäße Ausstattung Messtechnik für Werkstattausrüstung
Für eine ordnungsgemäße Ausführung der Arbeiten an elektrischen Anlagen sind grundsätzlich die folgenden Mess- und Prüfgeräte vorzuhalten:
- Zweipoliger Spannungsprüfer nach DIN EN 61243-3 (VDE 0682-401)
- Spannungsmesser nach DIN EN 61010-1 (VDE 0411-1)
- Strommesser nach DIN EN 61010-1 (VDE 0411-1)
- Isolations-Messgerät nach DIN EN 61557-2 (VDE 0413-2)
- Schleifenwiderstands-Messgerät nach DIN EN 61557-3 (VDE 0413-3)
- Widerstands-Messgerät nach DIN EN 61557-4 (VDE 0413-4)
- Messgerät zum Prüfen der Wirksamkeit der Fehlerstrom-Schutzeinrichtungen (RCD) nach DIN EN 61557-6 (VDE 0413-6)
- Drehfeld-Richtungsanzeiger nach DIN EN 61557-7 (VDE 0413-7)
Kombinations-Messgeräte nach DIN EN 61557-10 (VDE 0413-10) sind natürlich weiterhin zulässig
Der bisher teilweise geforderte Prüfplatz für Prüfungen nach DIN VDE 701 und DIN VDE 702 ist entfallen, schadet aber gerade bei einem Ausbildungsbetrieb nicht.
Vorschlag für die WERKSTATT - GRUNDAUSRÜSTUNG:
Um in das Elektro-Installateur Verzeichnis eines Verteilungsnetzbetreibers (VNB) eingetragen zu werden, müssen Sie eine Werkstatt-Grundausrüstung nachweisen.
Mit unserem Meister-Kit erhalten Sie eine Grundausstattung an Mess- und Prüfgeräten zur Prüfung elektrischer Anlagen und Betriebsmittel.
Zweipoliger Spannungsprüfer nach DIN EN 61243-3 (VDE 0682-401), Spannungsmesser nach DIN EN 61010-1 (VDE 0411-1), Drehfeld-Richtungsanzeiger nach DIN EN 61557-7 (VDE 0413-7)
Die elektronischen Spannungs- und Durchgangsprüfer der Firma Fluke und Beha-Amprobe dienen zur Spannungsmessung. Genauso wichtig ist aber, dass die Geräte vor der Arbeit an einem Stromkreis melden, dass KEINE Spannung anliegt.
Unsere Empfehlungen:
2100-GAMMA | Spannungsprüfer mit Durchgangsprüfung und Drehfeldrichtungsanzeige, Widerstandsmessbereich und NCV | 4709243 |
FLUKE-T150/VDE | Spannungs-/Durchgangsprüfer mit LCD, Widerstandsmessung, zuschaltbarer Last (VDE-Version) | 4093109 |
Strommesser nach DIN EN 61010-1 (VDE 0411-1), Isolations-Messgerät nach DIN EN 61557-2 (VDE 0413-2)
Vielfachmessgeräte / Digital – Multimeter für die Werkstatterstausrüstung, die Spannungen bis 1000 V, Stromstärken bis 10 A und Widerstände bis 60 MOhm messen. Einige Modelle verfügen zusätzlich noch über bis zu zwei Temperaturmessfühler für Differenztemperaturmessungen, eine Funktion zum Messen von niederen Impedanzen für die Erkennung von Streuspannungen sowie einen Tiefpassfilter, um präzise Messungen an Frequenzumrichtern vorzunehmen.
Unsere Empfehlungen:
38XR-A-D | Digitale Multimeter 38XR-A-D | 3454705 |
FLUKE-117 EUR | FLUKE-117 EUR Echteffektiv-Multimeter | 2583647 |
Spannungsmesser nach DIN EN 61010-1 (VDE 0411-1), Strommesser nach DIN EN 61010-1 (VDE 0411-1), Isolations-Messgerät nach DIN EN 61557-2 (VDE 0413-2), Widerstands-Messgerät nach DIN EN 61557-4 (VDE 0413-4)
Digitale Strommesszangen von Beha-Amprobe und Fluke sind regelrechte Arbeitstiere für den täglichen Gebrauch. Mit ihnen führen Sie zuverlässige Messungen durch, auch bei elektromagnetischen Störsignalen. Strommesszangen sind einfach zu bedienende, handliche Werkzeuge und eignen sich perfekt für enge, schwer zugängliche Räume, für Messungen in Schaltschränken oder an Leitern mit besonders großen Querschnitten.
Unsere Empfehlungen:
AMP-330-EUR | AMP-330-EUR Gleich-/Wechselstromzange | 4560626 |
FLUKE-374 FC | FLUKE-374 FC 600A AC/DC TRMS Wireless Stromzange | 4696001 |
Schleifenwiderstands-Messgerät nach DIN EN 61557-3 (VDE 0413-3) Widerstands-Messgerät nach DIN EN 61557-4 (VDE 0413-4), Messgerät zum Prüfen der Wirksamkeit der Fehlerstrom-Schutzeinrichtungen (RCD) nach DIN EN 61557-6 (VDE 0413-6), Drehfeld-Richtungsanzeiger nach DIN EN 61557-7 (VDE 0413-7), Kombinations-Messgeräte nach DIN EN 61557-10 (VDE 0413-10)
Kombinatonsmessgeräte / VDE 0100 Installationstester – Anlagentester für die Werkstatterstausrüstung übernehmen die Funktionen von gleich mehreren Geräten. Als kombiniertes Installationsmessgerät überprüfen sie Sicherheit und Betriebseigenschaften bei jedem elektrischen System. Mit nur einem Gerät wird eine hochwertige Isolierung, ein ordnungsgemäß funktionierendes Erdungssystem und aktive Schutzmaßnahmen nachgewiesen, die Sicherheit von Personen, elektrischen Systemen und Gebäuden gewährleisten sowie auch vor elektrischen Schlägen, Feuer und anderen Geräteschäden schützen.
Unsere Empfehlungen:
PROINSTALL-200-D | PROINSTALL-200-D, Telaris Kombiniertes Installationsmessgerät, Deutsch | 4373980 |

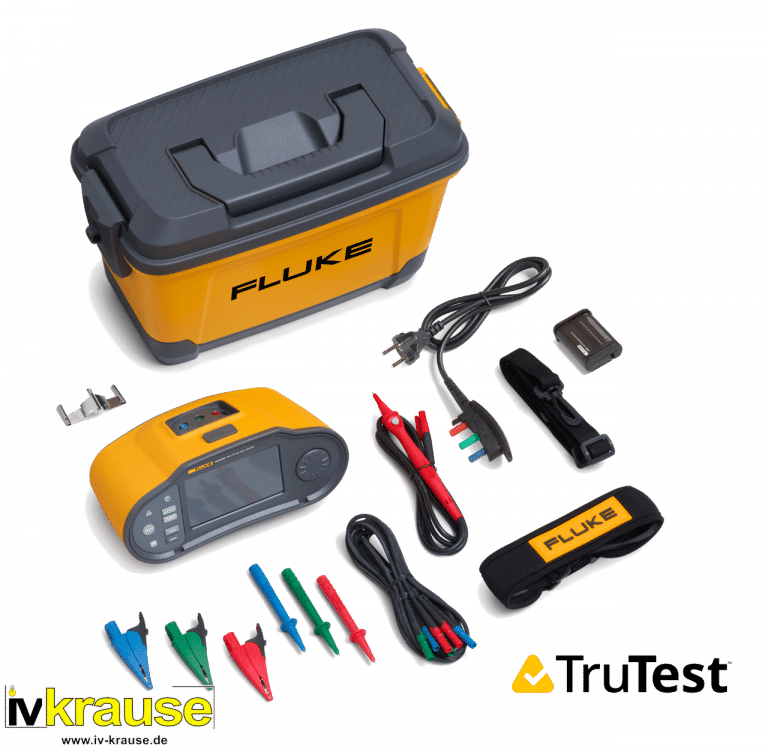

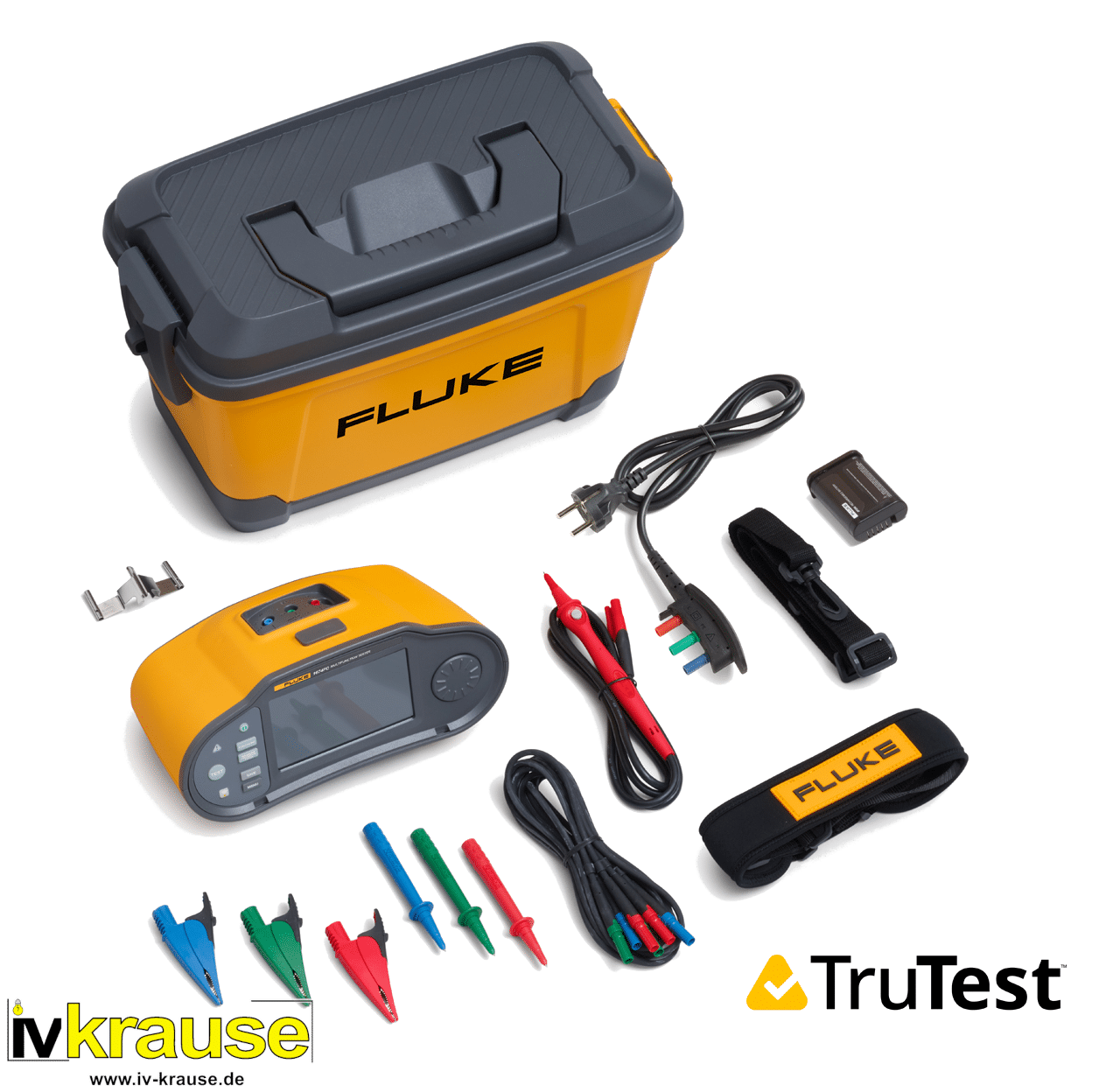

FLK-1664FC DE | Fluke 1664FC DE Installationstester mit Isolations Pre-Test und Fluke Connect | 4547068 |
Messgerät zur sicherheitstechnischen Prüfung von elektrischen Betriebsmitteln nach DIN VDE0404-1, Messgeräte für Wiederholungsprüfungen nach DIN VDE 0404 – 2, Spannungsmesser nach DIN EN 61010-1 (VDE 0411-1), Strommesser nach DIN EN 61010-1 (VDE 0411-1), Isolations-Messgerät nach DIN EN 61557-2 (VDE 0413-2), Schleifenwiderstands-Messgerät nach DIN EN 61557-3 (VDE 0413-3), Widerstands-Messgerät nach DIN EN 61557-4 (VDE 0413-4), Kombinations-Messgeräte nach DIN EN 61557-10 (VDE 0413-10)
Das Prüfen ortsveränderlicher elektrischer Betriebsmittel/Geräte ist entscheidend für die Sicherstellung der elektrischen Sicherheit an jedem Arbeitsplatz. Ein Gerätetester, welcher aktuell geltender neuen Normen entsprechen wird hier benötigt.
In 2021 wurden die DIN EN 50678 (VDE 0701) „Prüfung von Elektrogeräten nach der Reparatur” und DIN EN 50699 (VDE 0702) ” Wiederholungsprüfung für elektrische Geräte” veröffentlicht und ersetzen die bisherige Norm DIN VDE 0701/0702. Die Beha-Amprobe und Fluke Gerätetester können allen Prüfungen nach den neuen Normen durchführen.
Unsere Empfehlungen:
GT-900-D | GT-900-D Gerätetester | 4866896 |

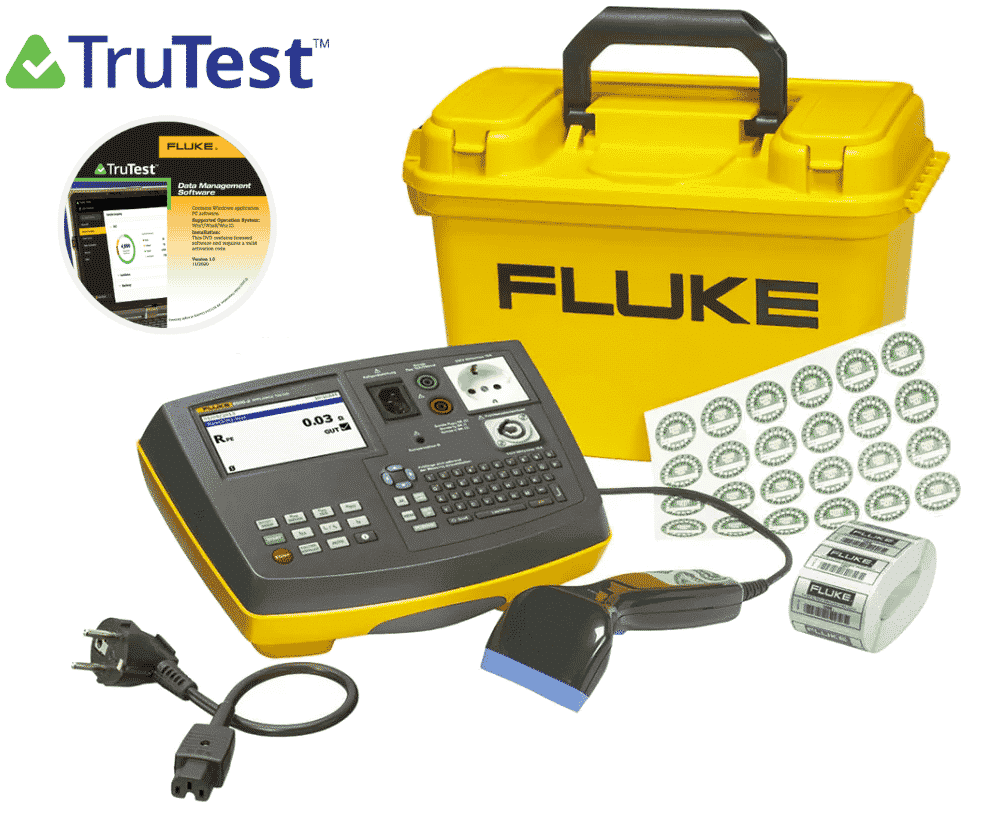

FLUKE-6500-2 DE | FLUKE-6500-2 DE Gerätetester | 4325041 |
Unsere Empfehlung für die Werkstattausrüstung von Betrieben des Elektrotechniker- Handwerks nach der ZVEH: Meister und Gesellenkits
Wir werden immer gefragt, was bräuchte man für ein Paket zum direkt loslegen und nicht mehr viel überlegen, nach dem Motto: alles drin, was benötigt wird und noch viel mehr!
Daher hier unsere Empfehlung:
Mit diesem Paket(en) haben sie alles, was man soweit brauchen kann und von der ZVEH empfohlen wird. Natürlich heißen Dopplungen nicht, dass Sie das Gerät zweimal brauchen, wir haben es nur mehrfach aufgeführt, damit Sie sehen, dass ein Gerät mittlerweile viele verschiedene Anforderungen abdecken kann.
Weiterhin ist natürlich auch entsprechendes Werkzeug und dazugehörige Aufbewahrungsmöglichkeiten zu empfehlen. Letzteres gibt es natürlich auch von Fluke und Beha-Amprobe, aber wir wollen auch HAUPA dabei nicht außen vor lassen.
HAUPA hat ein umfassendes und entsprechendes Angebot in Form seiner verschiedenen Werkzeug und/oder Lehrlingskoffern (die nicht nur von Lehrlingen gerne genommen werden!) oder der Service Tasche.
Mehr dazu in den dazugehörigen Beiträgen:
Die große Welt der Aufbewahrungsmöglichkeiten für Werkzeug: unser umfangreicher Rucksäcke & Taschen Guide mit HAUPA + Fluke! Ein gut organisierter und …
HAUPA Lehrlingskoffer: jetzt mit den neuen HAUPA-Koffern in die Ausbildung durchstarten! HAUPA präsentiert mit seinen neuen Koffern den perfekten Einstieg in die …
Wenn Sie Fragen haben oder andere Anmerkungen, kontaktieren Sie uns doch gerne!
