Fluke Gerätetester 6500-2 Grundlagen & Fragen

Das Prüfen elektrischer Betriebsmittel (früher ortsveränderliche elektrischer Geräte) im Sinn der Unfallverhütungsvorschrift nach DGUV3 ist entscheidend für die Sicherstellung der elektrischen Sicherheit an jedem Arbeitsplatz. Hierbei soll die Gesundheit und Sicherheit der Anwender gewährleisten werden.

Alle Arbeitgeber haben hier eine Sorgfaltspflicht.

Der 6500-2 ist dabei der aktuellste Vertreter in der Reihe von Gerätestern der Firma Fluke und entspricht den neuesten Normen!
In 2021 wurden die DIN EN 50678 (VDE 0701) “Prüfung von Elektrogeräten nach der Reparatur” und DIN EN 50699 (VDE 0702) “Wiederholungsprüfung für elektrische Geräte” veröffentlicht und ersetzen die bisherige Norm DIN VDE 0701/0702.

Der Fluke Gerätetester 6500-2 kann allen Prüfungen nach den neuen Normen durchführen. In unseren Fachseminaren werden Sie in der Anwendung der aktuellen Normen geschult.

Er wurde zur schnellen und einfachen Prüfung von elektrischen Geräten auf Basis der internationalen Normen DIN EN 50678 (VDE 0701), DIN EN 50699 (VDE 0702), DIN VDE 0701/0702, DGUV-Vorschrift 3 /4, BGV A3, BetrSichV, sowie EN61557-1: 1997, EN61557-2: 1997, EN61557‑4: 1997, EN61557-6: 1997 und DIN VDE0404-2 entworfen.

Ich Interessiere mich für das Gerät!

Gibt es eine Vorstellung des 6500-2?

Natürlich haben wir hier schon was vorbereitet.
Unter

haben wir uns ausführlich das Gerät angeschaut und vorgestellt.

Wer lieber Lesen möchte ist hier auch gut aufgehoben, bei unserem Artikel über die beiden Fluke Gerätetester:

Fluke tragbare Gerätetester Serie 6×00-2: FLK 6200-2 | FLK 6500-2 | VDE 0701, VDE 0702 |

Wie prüfe ich einen PCs (Geräte der Informationstechnik) mit dem Gerätetester?

Auch dazu haben wir ein Video vorbereitet!

Wir haben versucht, alle wichtigen Fragen im Video zu beantworten.
Unter

könnt ihr euch das Video ansehen.

Auch zu diesem Thema haben wir einen Artikel geschrieben:
Warum muss man Geräte prüfen? Ortsveränderliche Betriebsmittel rechtskonform Prüfen!

Ich habe meinen Fluke Gerätetester schon ein Weilchen, gibt es dafür Aktualisierungen?

Wie kann ich die Firmware einsehen und aktualisieren?

Gerätetester arbeiten mit einer internen Software, die als Firmware bezeichnet wird.

Im Falle des Fluke 6500-2 ist die letzte Version zum Zeitpunkt der Erstellung dieses Artikels die Version 1.8.3 (angezeigt beim Start des Gerätes im Display oder nach dem Drücken der i Taste im Startbildschirm).

Die Aktualisierung der Firmware kann direkt von Ihnen durchgeführt werden, allerdings bedarf es Vorsicht, dass alle Schritte genau nach der Anleitung vollzogen werden, da bei Fehlern das Gerät eingeschickt werden muss. Weiterhin unterscheiden sich die Firmware Datei des Fluke 6500-2 und 6200-2!
Achten Sie daher immer darauf, dass die richtige Version zum Update genutzt wird.

Sollten Sie sich das Update nicht zutrauen, wenden Sie sich bitte an die örtliche Service-Abteilung oder den Service-Partner, um zu erfahren, wie Sie Ihr Prüfgerät aktualisieren können.

6500-2 Firmware Update Vorgang

neueste Firmwareversion von ihren Vertriebspartner besorgen
Messergebnisse in Fluke DMS übertragen oder auf USB Stick sichern!
ACHTUNG: beim Firmwareupdates werden alle Messdaten auf dem Gerät gelöscht!
wenn Update als komprimierte Datei geteilt wurde, bitte vorher entpacken; zum Durchführen des Updates wird eine PAT_Img.bin Firmwaredatei benötigt
wie abgebildet, diagonal liegenden Tasten [SICHT-PRÜF]/[i] drücken und halten
erst dann Strom anschließen um den „Firmware-Upgrademodus“ zu aktivieren
Gerätetester zeigen nun folgendes auf dem Display an:
Gerätetester mit Gerät verbinden, dass auf Wechseldatenträgern zugreifen kann, bspw. ein PC
USB-Kabel mit Anschluss Typ A an den PC und Typ B an den Gerätetester anschließen

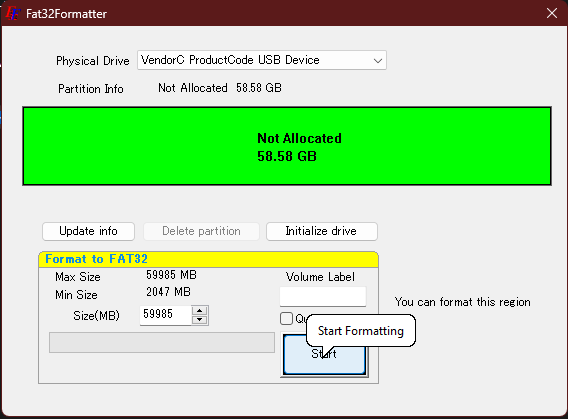

Es wird ein neues Laufwerk/Wechseldatenträger mit der Bezeichnung „FPAT_BOOT“ angezeigt
Firmware in das neu angeschlossene (Wechsel-)Laufwerk „FPAT_BOOT“ ziehen
warten, bis Kopiervorgang der Datei vollständig abgeschlossen wurde
USB-Kabel und die Stromversorgung vom Gerät wieder entfernen
die Firmware Aktualisierung startet automatisch, sobald das Gerät wieder an die Stromversorgung angeschlossen wird
wenn die Datenbankstruktur in der neuen Firmwareversion geändert wurde, erscheint die Nachricht:
mit Start bestätigen um Speicher zu löschen und das Update abzuschließen
ACHTUNG: es kann sein, dass selbst angelegte AUTO TESTS danach neu angelegt werden müssen

Ich habe noch den Fluke Gerätetester 6500, worin genau besteht der Unterschied?

Unterschied zwischen den Gerätetester Generationen?

Der Fluke 6500-2 ist eine verbesserte Version des älteren Fluke 6500 Gerätetesters, der für die Prüfung von ortsveränderlichen elektrischen Geräten verwendet wird. Hier sind die wesentlichen Unterschiede und Verbesserungen zwischen den beiden Modellen:

Geschwindigkeit

Das Modell 6500-2 bietet schnellere und aktuellere Technik, welche die mögliche Anzahl der durchführbaren Tests pro Tag erhöht.

Display

Der Fluke 6500-2 verfügt über ein großes, farbiges Grafikdisplay mit Hintergrundbeleuchtung, das das Ablesen der Ergebnisse im Vergleich zu dem grünen, monochromen LCD-Display erleichtert.

Speicherplatz

Der interne Hauptspeicher kann über 1000 Testergebnisse speichern und diese können jederzeit auf einem USB-Laufwerk gesichert und dann an einen PC übertragen werden.

Verbindungstechnik

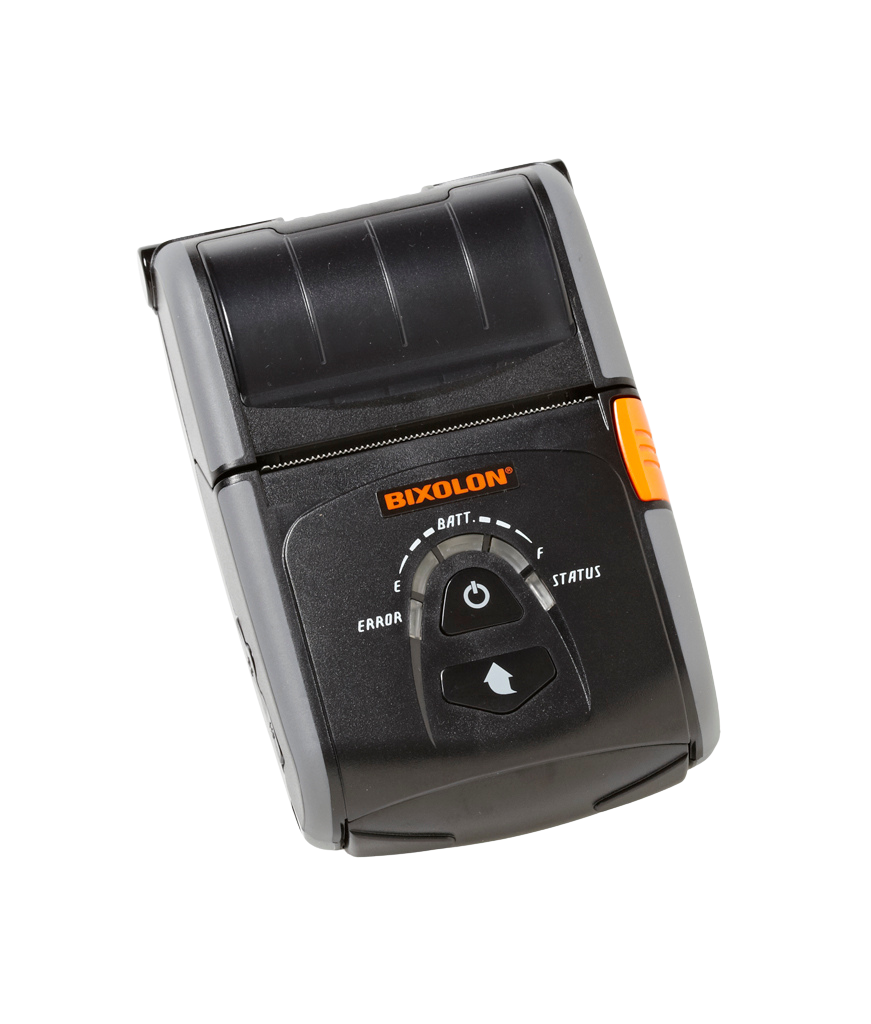

Die neueste Generation unterstützt die Speicherung und Übertragung von Daten über ein USB-Speichermedium oder via USB Druckerkabel, was die Integration in moderne Arbeitsabläufe erleichtert.

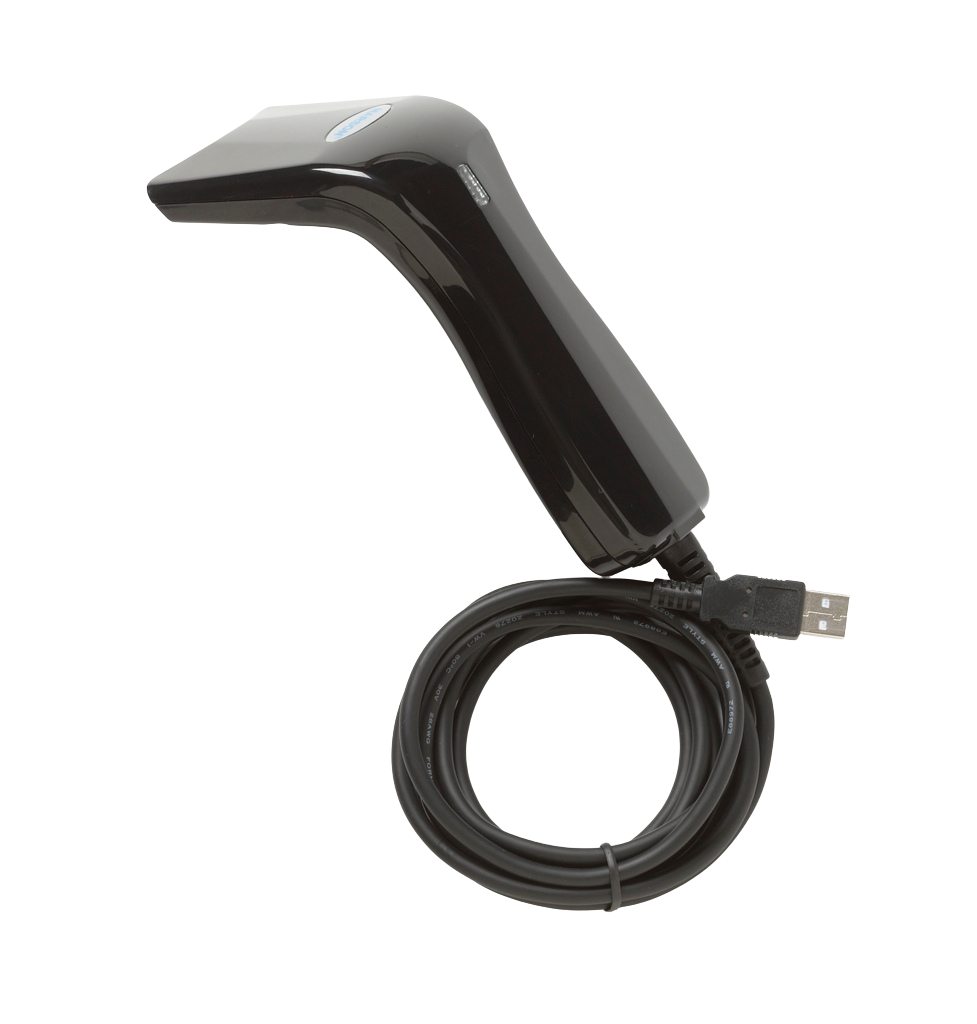

Weiterhin können natürlich auch Lesegerät, welche via USB HID Kommunizieren (keine Treiber benötigen) an den 6500-2 angeschlossen und benutzt werden

Insgesamt bietet der Fluke 6500-2 eine verbesserte Benutzerfreundlichkeit, schnellere Testdurchführung und modernere Datenmanagement-Funktionen im Vergleich zum älteren Fluke 6500.

Zu letzt, noch eine tabellarische Übersicht:

Messfunktionen	6500	6500-2
Netzspannung	✔	✔
Anzeige für Werte außerhalb des Grenzbereichs	✔	✔
Messleitungskompensation	✔	✔
Schutzleiterwiderstand RPE (200 mA)	✔	✔
Schutzleiterwiderstand RPE (10 A)	✔	✔
Isolationswiderstand RISO (500 V DC)	✔	✔
Isolationswiderstand RISO (250 V DC)		✔
Schutzleiterstrom	✔	✔
Berührungsstrom IB	✔	✔
RCD-Prüfung (mit Adapter)		✔
Ersatzableitstrom IEA	✔	✔
Last-/Differenzstrommessung: Leistung	✔	✔
Last-/Differenzstrommessung: Laststrom	✔	✔
Bildschirm	Monochromes, grünes Display	Punktmatrix-Farbbildschirm mit Hintergrundbeleuchtung
Schnittstelle	RS232	USB- für Drucker, Lesegeräte und andere USB-HID Geräte, sowie zum Speichern und Herunterladen
QWERTZ-Tastatur	✔	✔
Prüfung von Kaltgeräte- und Verlängerungsleitungen	✔	✔
Automatischer Prüfmodus	✔ (11 bereits vorher programmierte Abläufe, weitere 20 anlegbar)	✔ (11 bereits vorher programmierte Abläufe, weitere 50 anlegbar)
Programmierbare Gut-, Schlechtauswertung	✔	✔
Datenspeicher	✔ (~1000 Einzelwerte intern oder über CF Karte)	✔ (~1000 Autotests im internen Speicher)
Polaritätsprüfung	✔	✔
Grafische Hilfeanzeigen	✔	✔
Programmiermodus	✔	✔
Echtzeituhr	✔	✔
Abrufen und Anzeigen der gespeicherten Messwerte	✔	✔
230 V Teststeckdose für 230 V Kaltgerätestecker	✔	✔
110 V Gerätetests mit Messleitungsadapter möglich		✔

Mir wird der Fehlercode XX angezeigt, was tun?

Was bedeuten diese Codes? (Auszug aus der Anleitung)

Fehler 13
Wenn beim Übertragen der Messergebnisse der Fehler 13 in der Software angezeigt wird, senden Sie bitte die Einlesedaten (Results.FLK) an den technischen Support unter techsupport.dach@fluke.com
Fehler 19
Sollte der Fehlercode 19 im Gerätedisplay des Fluke 6500-2 erscheinen, prüfen Sie bitte zunächst die auf dem Gerät installierte Firmwareversion. Bei Start des Gerätes führt der Tester einen Selbsttest durch. Während dieses Tests wird Fluke 6500-2 und die Firmwareversion angezeigt, zum Beispiel V1.63. Weiterhin können Sie die Firmware anzeigen lassen, wenn sie im Hauptmenu die Taste i drücken.
Ist die angegebene SW Version <= 1.63, führen Sie bitte ein Firmwareupdate an Ihrem Gerät durch.
GW im Display
Das gemessene Ergebnis, ist jenseits des Grenzwertes, der hier normalerweise gemessen wird.
Überprüfen Sie, ob der Aufbau korrekt ist und sollte das so sein, dann ist höchstwahrscheinlich ihr zu prüfendes Gerät defekt.

Ich nutze noch die Fluke DMS/Beha ES-Control Software, wie unterscheidet sich das von Fluke TruTest?

Was ist der Zugriffscode für erweiterte Menüfunktionen?

Fluke TruTest ist die neue Fluke und Beha-Amprobe Datenbank- und Berichtssoftware für Gerätetester (Fluke 6x00/-2 Serie, Beha-Amprobe GT Serie), Installationstester (Beha-Amprobe ProInstall und Fluke 165x und 166x Serie) und PV-Tester (SMFT-1000) und wird sowohl Fluke DMS, als auch Beha ES-Control komplett ersetzen.

Sie können natürlich Ihre derzeitige Software weiterhin ohne Nachteile verwenden. Diese wird aber nicht mehr weiterentwickelt.

Zukünftige Updates von Fluke TruTest fügen bspw. die Unterstützung verschiedener, neuer Produktgruppen (wie bereits mit dem PV Tester geschehen), neuen Funktionen und Netzwerklösungen hinzu.

TruTest hat ein modernes Design und ist auf einer SQL-Datenbank programmiert. Dadurch wird sichergestellt, dass die Software schnell und flüssig läuft und Kompatibilitätsproblemen vorbeugt, die bei der älteren Software durch die Programmierung mit Microsoft Access verursacht wurde.
Außerdem ist es dadurch auch möglich, ohne große Probleme verschiedenen Datensätze zwischen mehreren TruTest Versionen zu exportieren oder zu importieren, auszutauschen und zu ergänzen.

Wenn eine bereits existierende Datenbank in Fluke DMS verwendet wird, kann diese bei der Installation in Fluke TruTest eingebunden werden (siehe weiter unten).

Eine Übersicht zu allen Paketen und den verschiedenen Versionen finden Sie direkt bei unserem Artikel zu
Fluke TruTest: die Verwaltungssoftware für alle Messdaten Ihrer Beha-Amprobe & Fluke Messgeräte entdecken und im Datenblatt.

Weitere Informationen über Fluke TruTest finden Sie auch auf Flukes Internetseite. Zum Ausprobieren können Sie auch die kostenlose Demoversion herunterladen.

Ich habe Messungen auf dem Gerätetester abgespeichert.

Wie funktioniert die Datenübertragung mit dem Fluke 6500-2?

Messergebnisse können mit Hilfe des beiliegenden USB-Datenkabels oder eines USB Sticks an den PC übertragen werden. Um vorgefertigte Protokolle zu erstellen und Kundendaten zu verwalten, empfehlen wir das Arbeiten mit der Fluke TruTest Software oder der älteren DMS Verwaltungssoftware.

Um erfolgreich Daten vom Gerät in die Software zu übertragen muss die Übertragung zunächst sowohl am Gerät als auch in der Software aktiviert werden.

Gehen Sie dafür bitte wie folgt vor:

1. Schalten Sie das Prüfgerät ein
2. Verbinden Sie das Prüfgerät mit Hilfe eines USB Kabels mit dem PC oder stecken Sie einen USB Stick in das Prüfgerät ein.
3. Betätigen Sie am Prüfgerät die Taste „PC/Druck“
4. Wählen Sie „Daten->PC(USB)“ wenn Sie ein USB Kabel verwenden oder „Auf USB Stick übertragen“, wenn Sie einen USB Stick verbunden haben
5. Wählen Sie das Format „Fluke DMS“ aus
6. Nun haben Sie die Möglichkeit die zu übertragenden Ergebnisse zu Filtern und zu sortieren. Standartmäßig können Sie auch die Starttaste drücken und die zu übertragenden Datensätze auswählen.
7. Bei der Übertragung auf einen USB Stick müssen Sie nun einen Dateinamen vergeben, die Datei wird dann auf den USB Stick übertragen.
8. Bei der Übertragung an den PC erstellt der Gerätetester nun ein Laufwerk, dass sich wie ein externer Datenträger verhält (z.B. eine externe Festplatte oder ein USB Stick). Auf diesem Laufwerk liegt dann die Datei „Results.FLK“
9. Nun müssen Sie in der Fluke DMS Software in der Menüleiste auf „Datei“ -> „Daten empfangen vom Prüfgerät“, den Fluke 6500-2 als Gerät wählen und die „Results.FLK“ Datei auf dem Laufwerk auswählen.
10. Wenn Sie den USB Stick verwenden können Sie direkt auf „Datei“-> „Daten einlesen aus Datei“ und die von Ihnen benannte Datei auf dem USB Stick auswählen
11. Zuletzt müssen Sie die Übertragung in der Software starten indem Sie auf „Daten übernehmen“ klicken

Bei einigen Einstellungen wird von mir ein Zugriffscode verlangt.

Wie lautet der Zugriffscode für erweiterte Menüfunktionen?

Für einige Menüfunktionen, z.B. die Programmierung von eigenen Automatischen Prüfabläufen, verlangt das Gerät einen Zugriffscode. Der Code ist standartmäßig auf 9999 eingestellt. Sollte dieser Code an Ihrem Gerät nicht funktionieren, wurde dieser gegebenenfalls manuell geändert.

Ich habe hier ein SKI Gerät ohne zugänglichen Schutzleiter am Gehäuse.

Wie sind diese Geräte nun zu überprüfen?

Es gibt einige elektronischen Geräte der Schutzklasse I, die keinen mit dem Gehäuse verbundenen Schutzleiter haben, da das Gehäuse aus Kunststoff oder nur aus Zierblenden besteht.
Ein gutes Beispiel hierfür sind einige Kaffeevollautomaten.

Generell können wir keine Empfehlung für die Überprüfung von solchen Geräten geben, da jedes Gerät seine Eigenheiten hat und wir aus der Ferne nicht beurteilen können ob und wie eine Schutzleitermessung durchgeführt werden kann.
Wir empfehlen hier immer die Hersteller der zu prüfenden Geräte zu kontaktieren und dort anzufragen, wie deren Geräte überprüft werden sollen.

Die folgende Aussage ist daher keine generelle Empfehlung:
Ist am Prüfling tatsächlich absolut kein Schutzleiter mit dem Gehäuse verbunden und der Hersteller des Gerätes kann Ihnen das bestätigen, könnten Sie auch einen neuen Autotest (bspw.) auf Basis der 241 erstellen und das sowohl in der Software, als auch dem Gerät als SKI ohne zugänglichen RPE abspeichert (siehe unten).

Ich habe ein paar Gerätekategorien, die mit den AUTO-Test nicht abgedeckt sind.

Wie funktioniert das Anlegen von eigenen automatischen Prüfabläufen?

Der Tester verfügt über werkseitig eingestellte automatische Prüfabläufe. Zusätzlich dazu, können Sie 50 eigene automatische Prüfabläufe programmieren.

Über die SET UP Taste auf der rechten Seite des Testers, links neben der Tastatur werden die grundlegenden Einstellungen aufgerufen
Mithilfe der Pfeiltasten AUTO-TEST auswählen
Mit START bestätigen, um das Menü zu öffnen.
Geben Sie den Zugriffscode ein (Werksvorgabe 9999, siehe unten).
START um den Zugriffscode zu bestätigen

Im nächsten Schritt müssen Sie eine dreistellige Prüfungsnummer (von 500 bis 999) eingeben:

Geben sie eine neue Nummer ein, um eine benutzerdefinierte automatische Prüfung zu erstellen. (Vergeben Sie Nummern von 500 bis 999)
Geben Sie die Nummer einer werkseitig programmierten automatischen Prüfung ein, wenn Sie eine Kopie erstellen und diese Kopie bearbeiten und als neue benutzerdefinierte Prüfung speichern möchten
Geben Sie eine vorhandene Nummer ein, um eine bereits gespeicherte benutzerdefinierte Prüfung zu bearbeiten

Ich bekomme eine Fehlermeldung, dass ein Fehler im Datenspeicher vorherscht

Was kann ich tun?

Der Tester überprüft bei jeden Start den internen Speicher.

Sollten irgendwelche Fehler mit dem Speicher vorliegen, erscheint folgendes Fenster als Fehlermeldung auf dem Bildschirm:

Dazu sollten Sie die Nachricht auf dem Bildschirm beachten und die START Taste so lange zu halten, bis eine weitere Meldung erscheint, dass die Fehler repariert wurden.

Danach könnte es sein, dass 1-2 Messungen entfernt werden, aber sie können die vorherigen Messungen weiterhin nutzen und weiter prüfen.

Tipps & Tricks

Speicher regelmäßig leeren

Das Fluke 6500-2 hat einen internen Speicher, der bis zu 1000 automatische Prüfabläufe speichern kann.
Generell wird empfohlen, den Speicher immer möglichst leer zu halten. Sobald die Daten in die Software übertragen und gespeichert wurden, werden diese auf dem Gerät nicht benötigt und können gelöscht werden.

Je leerer der Speicher ist, desto unwahrscheinlicher sind Störungen am Gerät, denn wie bei jedem elektronischen Gerät verursachen viele Daten auch viel Arbeit für den Prozessor.
